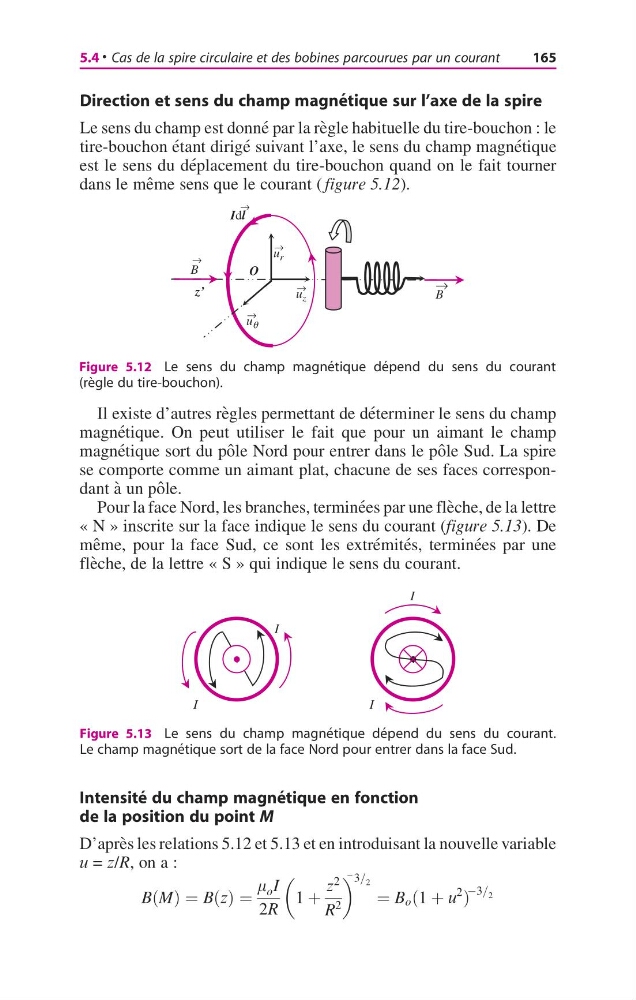

Direction et sens du champ magne ´ tique sur l’axe de la spire
Le sens du champ est donne ´ par la re `gle habituelle du tire-bouchon : le
tire-bouchon e ´tant dirige ´ suivant l’axe, le sens du champ magne ´tique
est le sens du de ´placement du tire-bouchon quand on le fait tourner
dans le me ˆme sens que le courant ( figure 5.12).
Il existe d’autres re `gles permettant de de ´terminer le sens du champ
magne ´tique. On peut utiliser le fait que pour un aimant le champ
magne ´tique sort du po ˆle Nord pour entrer dans le po ˆle Sud. La spire
se comporte comme un aimant plat, chacune de ses faces correspondant a ` un po ˆle.
Pour la face Nord, les branches, termine ´es par une fle `che, de la lettre
« N » inscrite sur la face indique le sens du courant (figure 5.13). De
me ˆme, pour la face Sud, ce sont les extre ´mite ´s, termine ´es par une
fle `che, de la lettre « S » qui indique le sens du courant.
Intensite ´ du champ magne ´ tique en fonction
de la position du point M
D’apre `s les relations 5.12 et 5.13 et en introduisant la nouvelle variable
u = z/R, on a :
BðMÞ ¼ BðzÞ ¼
m o I
2R
1 þ
z
2
R
2
À 3= 2
¼ B o ð1 þ u
2
Þ
À3= 2
Idl
→
z’
O
u r
→
u θ
→
u z
→
B
→
B
→
Figure 5.12 Le sens du champ magne ´tique de ´pend du sens du courant
(re `gle du tire-bouchon).
I
I
I
I
Figure 5.13 Le sens du champ magne ´tique de ´pend du sens du courant.
Le champ magne ´tique sort de la face Nord pour entrer dans la face Sud.
5.4
l Cas de la spire circulaire et des bobines parcourues par un courant
165
