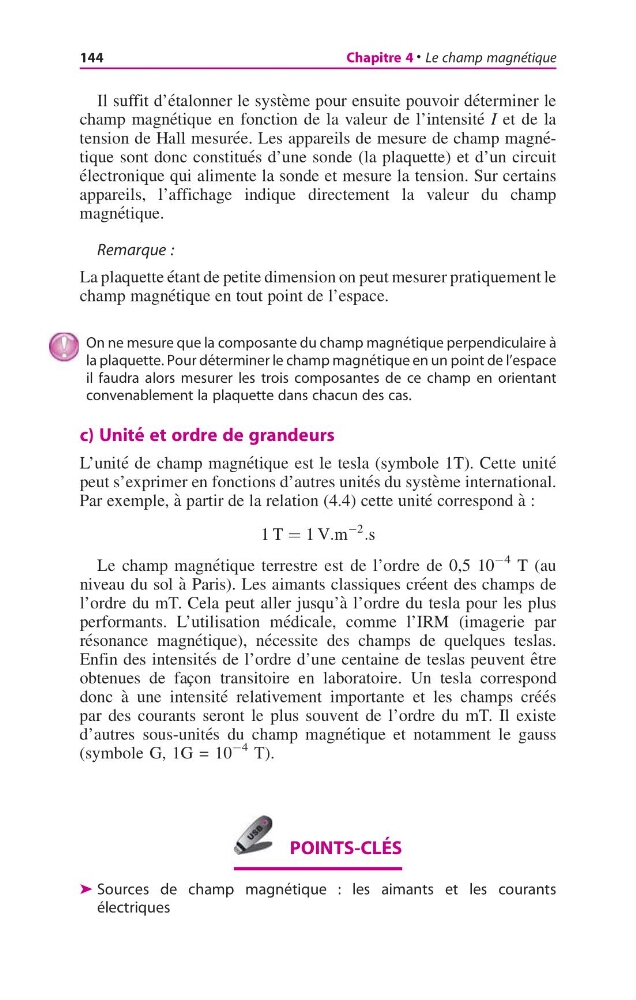

Il suffit d’e ´talonner le syste `me pour ensuite pouvoir de ´terminer le
champ magne ´tique en fonction de la valeur de l’intensite ´ I et de la
tension de Hall mesure ´e. Les appareils de mesure de champ magne ´tique sont donc constitue ´s d’une sonde (la plaquette) et d’un circuit
e ´lectronique qui alimente la sonde et mesure la tension. Sur certains
appareils, l’affichage indique directement la valeur du champ
magne ´tique.
Remarque :
La plaquette e ´tant de petite dimension on peut mesurer pratiquement le
champ magne ´tique en tout point de l’espace.
On ne mesure que la composante du champ magne ´tique perpendiculaire a `
la plaquette. Pour de ´terminer le champ magne ´tique en un point de l’espace
il faudra alors mesurer les trois composantes de ce champ en orientant
convenablement la plaquette dans chacun des cas.
c) Unite ´ et ordre de grandeurs
L’unite ´ de champ magne ´tique est le tesla (symbole 1T). Cette unite ´
peut s’exprimer en fonctions d’autres unite ´s du syste `me international.
Par exemple, a ` partir de la relation (4.4) cette unite ´ correspond a ` :
1 T ¼ 1 V:m
À2
:s
Le champ magne ´tique terrestre est de l’ordre de 0,5 10
À4 T (au
niveau du sol a ` Paris). Les aimants classiques cre ´ent des champs de
l’ordre du mT. Cela peut aller jusqu’a ` l’ordre du tesla pour les plus
performants. L’utilisation me ´dicale, comme l’IRM (imagerie par
re ´sonance magne ´tique), ne ´cessite des champs de quelques teslas.
Enfin des intensite ´s de l’ordre d’une centaine de teslas peuvent e ˆtre
obtenues de fa¸ con transitoire en laboratoire. Un tesla correspond
donc a ` une intensite ´ relativement importante et les champs cre ´e ´s
par des courants seront le plus souvent de l’ordre du mT. Il existe
d’autres sous-unite ´s du champ magne ´tique et notamment le gauss
(symbole G, 1G = 10
À4 T).
POINTS-CLE ´ S
ä Sources de champ magne ´tique : les aimants et les courants
e ´lectriques
