4.3V IBRATIONSTRANSVERSALES DES MEMBRANES
Une membrane estune surface solideélastique tendue sur un contour fixe. On parle
de membrane quand l’épaisseurselon une directionest trèsp etite devant lesautres
dimensions ( figure4.8a):
L x ≈ L y , L x L z , L y L z .
La tension d’une membranep rovientd es forces que l’oni mpose surs on contour.
La figure4 .8b montre un exempled em isee nt ension d’une membranes elon une
direction:un poids F suspendu àundes côtés de longueur L y de la membranepar
l’intermédiaire d’une barre de répartitioni mposeàl am embraneu ne contrainte s
telle que F = s L y L z .Ondéfinitla tensionlinéique T L d’une membranepar
T L =
F
L y
= s L z .
(4.16)
La tension linéique est une forcepar unité de longueur et s’exprimeenN· m
− 1
.Les
figures 4.8c, d, e fournissentune autre illustrationdelatension linéique.Une membrane mise en tension le long de la direction x est coupée surune longueur L selon la
direction y .Naturellement,laf entes’ouvreetilf audraitappliquer surchaque bord
une force T L × L pour refermer complètement la coupure.
x
y
z
L x
L x
L y
( a )
(c)
( d )( e)
(b)
L z
L y
L
F

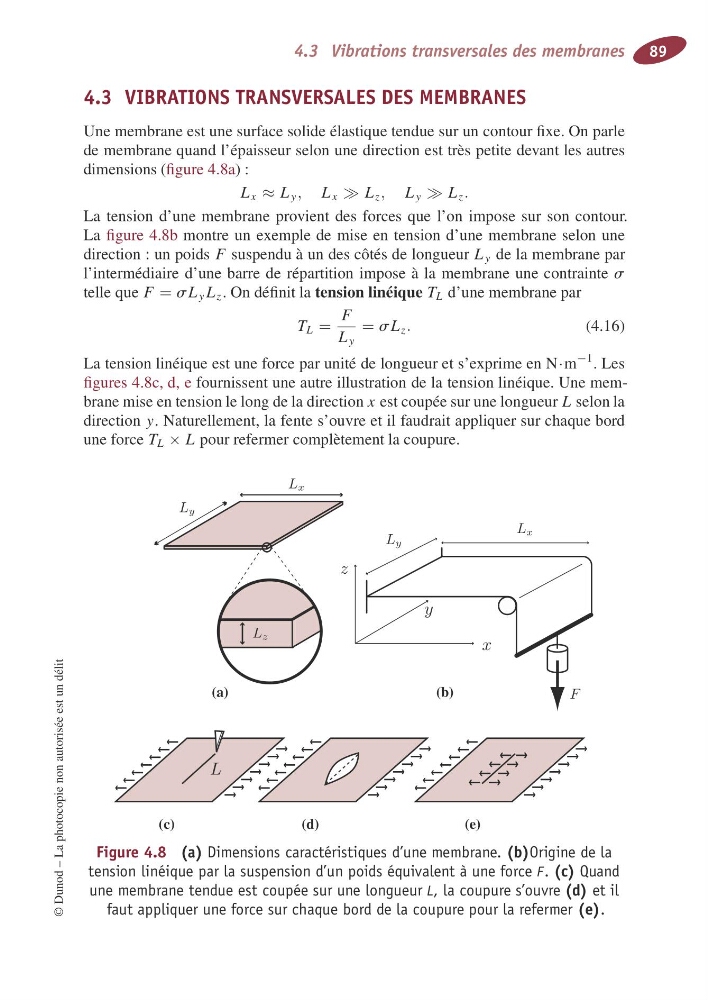

Figure 4.8 (a) Dimensions caractéristiques d’unem embrane. (b) Origine de la
tensionl inéique parlasuspensiond’un poids équivalent àune force F . (c) Quand
unem embranet enduee st coupéesur unelongueur L ,l acoupures’ouvre (d) et il
faut appliquerune forcesur chaque bordd elacoupurepour la refermer (e).
