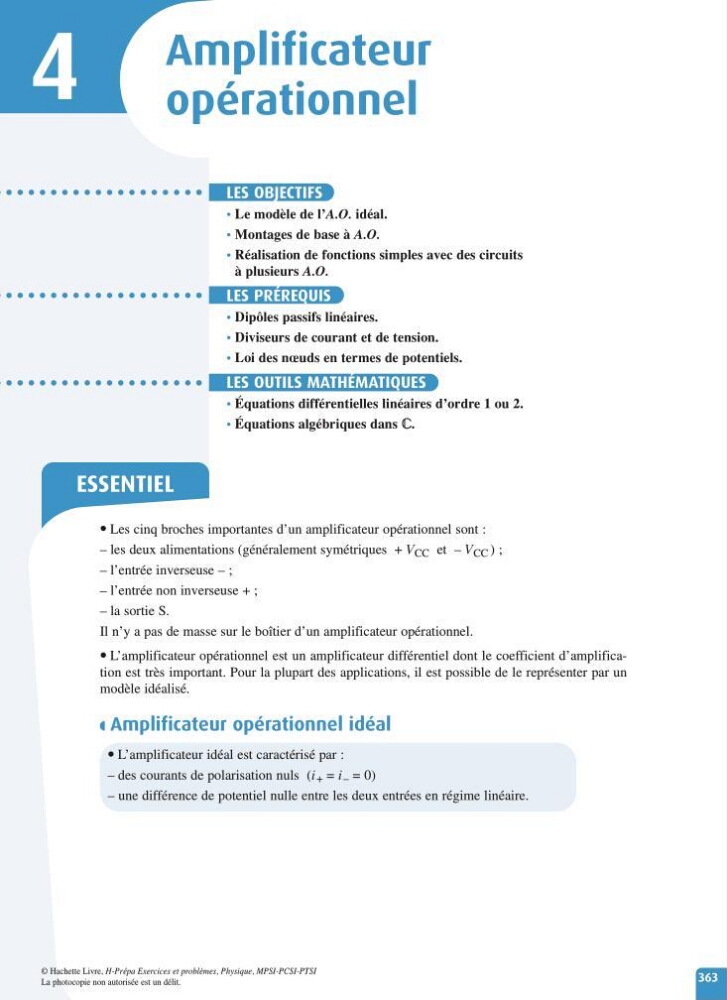

4
Amplificateur
opérationnel
ESSENTIEL
363
©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.
LES OBJECTIFS
• Le modèle de l’A.O. idéal.
• Montages de base à A.O.
• Réalisation de fonctions simples avec des circuits
àplusieurs A.O.
LES PRÉREQUIS
• Dipôles passifs linéaires.
• Diviseurs de courant et de tension.
• Loi des nœuds en termes de potentiels.
LES OUTILS MATHÉMATIQUES
• Équations différentielles linéaires d’ordre1ou2.
•Équations algébriques dans .
• Les cinq broches importantesd’un amplificateur opérationnel sont :
–les deux alimentations (généralement symétriques+V CC et – V CC );
–l’entrée inverseuse –;
–l’entrée non inverseuse +;
–lasortie S.
Il n’y apas de masse sur le boîtier d’un amplificateur opérationnel.
• L’amplificateur opérationnel est un amplificateur différentiel dontl ec oefficient d’amplification est très important. Pour la plupart des applications, il est possible de le représenter par un
modèle idéalisé.
Amplificateur opérationnelidéal
• L’amplificateur idéal est caractérisé par :
–des courants de polarisation nuls (i + = i – =0)
–une différence de potentiel nulle entre les deux entréesenrégime linéaire.
