ESSENTIEL
Amplificateur opérationnel
4
364
©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.

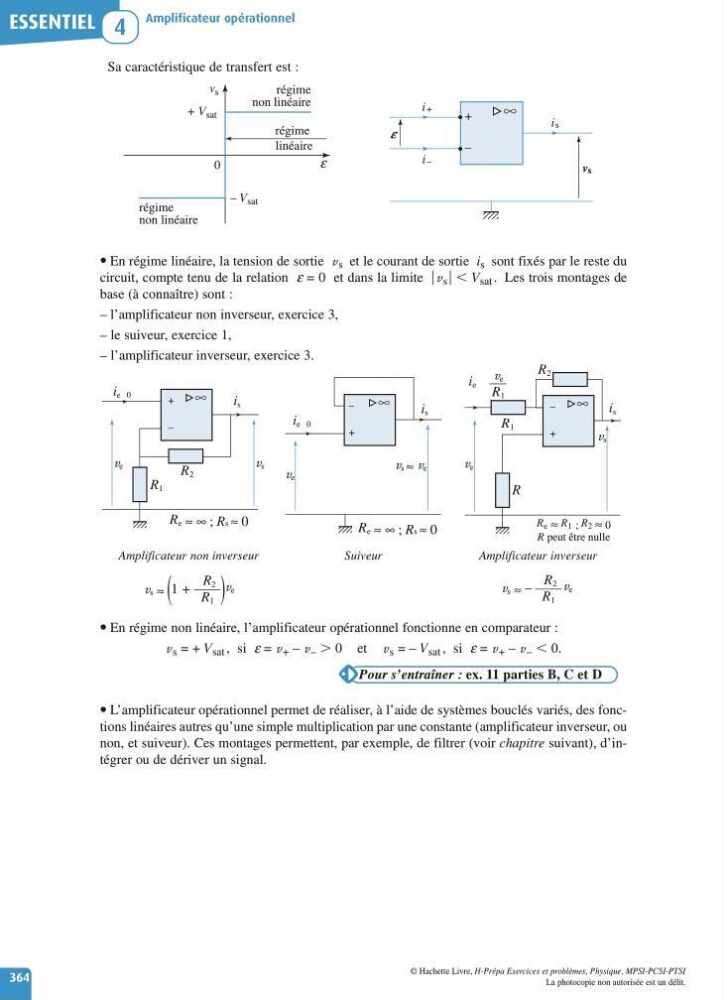

Sa caractéristique de transfert est :
• En régime linéaire, la tension de sortie v s et le courant de sortie i s sont fixés par le reste du
circuit, compte tenu de la relation e =0 et dans la limite v s V sat .L es trois montages de
base (à connaître) sont :
–l’amplificateur non inverseur,exercice 3,
–lesuiveur,exercice 1,
–l’amplificateur inverseur,exercice 3.
• En régime non linéaire, l’amplificateur opérationnel fonctionne en comparateur :
v s =+V sat ,s ie=v + –v – 0e tv s =–V sat ,s ie=v + –v – 0.
• L’amplificateur opérationnel permet de réaliser,àl’aide de systèmes bouclés variés, des fonctions linéaires autres qu’une simple multiplication par une constante (amplificateur inverseur,ou
non, et suiveur).Ces montages permettent, par exemple, de filtrer(voir chapitre suivant), d’intégrer ou de dériver un signal.
R 2
R 1
v s ≈ –
v e
R 2
R 1
v s ≈ 1 +
( (
v e
Pour s’entraîner : ex. 11 parties B, CetD
Amplificateur inverseur
Suiveur
Amplificateur non inverseur
+
–
v e
R 1
R 1
R 2
R
v s
R e ≈ R 1 ; R 2 ≈ 0
R peut être nulle
i e
i s
v e
+
–
v e
i e0
v s ≈ v e
R e ≈∞;Rs≈0
i s
–
+
R 1
R 2
v e
v s
i e0
R e ≈∞;Rs≈0
i s
e
–
+
i+
is
vs
i–
+V sat
0
v s
régime
non linéaire
régime
linéaire
régime
non linéaire
–V sat
e
