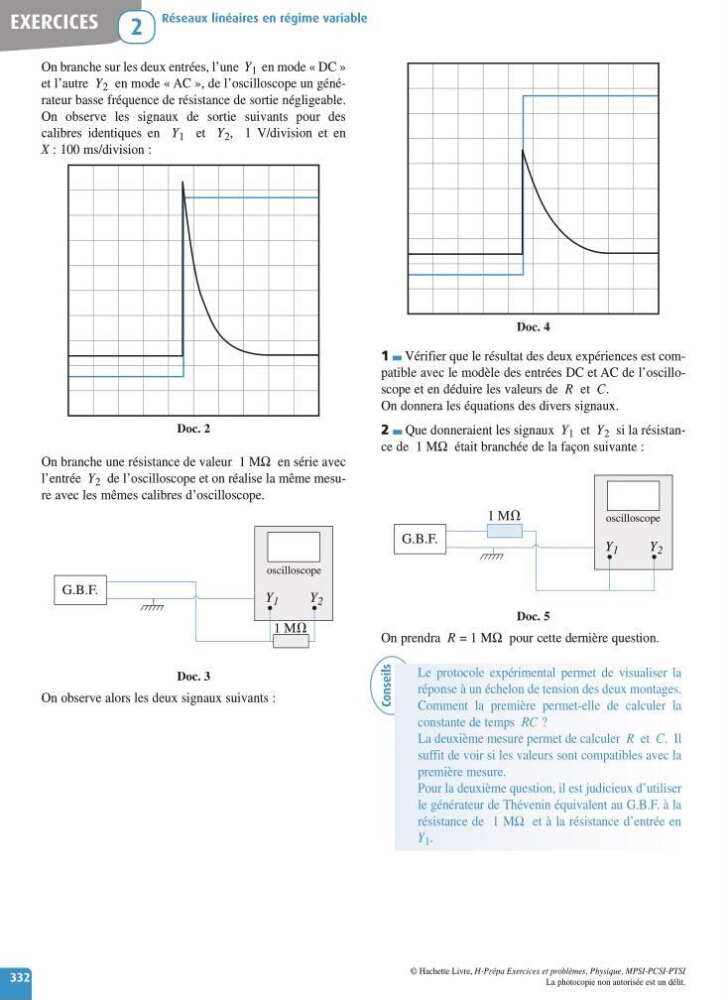

On branche sur les deux entrées, l’une Y 1 en mode «DC»
et l’autre Y 2 en mode «AC»,del’oscilloscope un générateur basse fréquence de résistance de sortie négligeable.
On observel es signaux de sortie suivants pour des
calibres identiques en Y 1 et Y 2 ,1 V/division et en
X :100 ms/division :
On branche une résistancedevaleur 1MΩ en série avec
l’entrée Y 2 de l’oscilloscope et on réalise la même mesure avec les mêmes calibres d’oscilloscope.
On observe alors les deux signaux suivants :
Doc. 2
Doc. 3
G.B.F.
Y 1
oscilloscope
Y 2
1M
1■ ■Vérifierq ue le résultat des deux expériences est compatible avec le modèle des entrées DC et AC de l’oscilloscope et en déduire les valeurs de R et C.
On donnera les équations des divers signaux.
2 ■
■ Que donneraient les signaux Y 1 et Y 2 si la résistance de 1MΩ était branchée de la façon suivante :
On prendra R =1MΩ pour cette dernière question.
Doc. 4
Doc. 5
G.B.F.
1 M
Y 1
oscilloscope
Y 2
©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.
EXERCICES
Réseaux linéairesenr égime variable
2
332
Conseils
Le protocole expérimental permet de visualiser la
réponse àunéchelon de tension des deux montages.
Comment la première permet-elle de calculer la
constante de temps RC ?
La deuxième mesure permet de calculer R et C.I l
suffit de voir si les valeurs sont compatibles avec la
première mesure.
Pour la deuxième question, il est judicieux d’utiliser
le générateur de Thévenin équivalent au G.B.F.àla
résistance de 1M Ω et àl ar ésistance d’entrée en
Y 1 .
