ESSENTIEL
Instruments d’observation
4
©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.

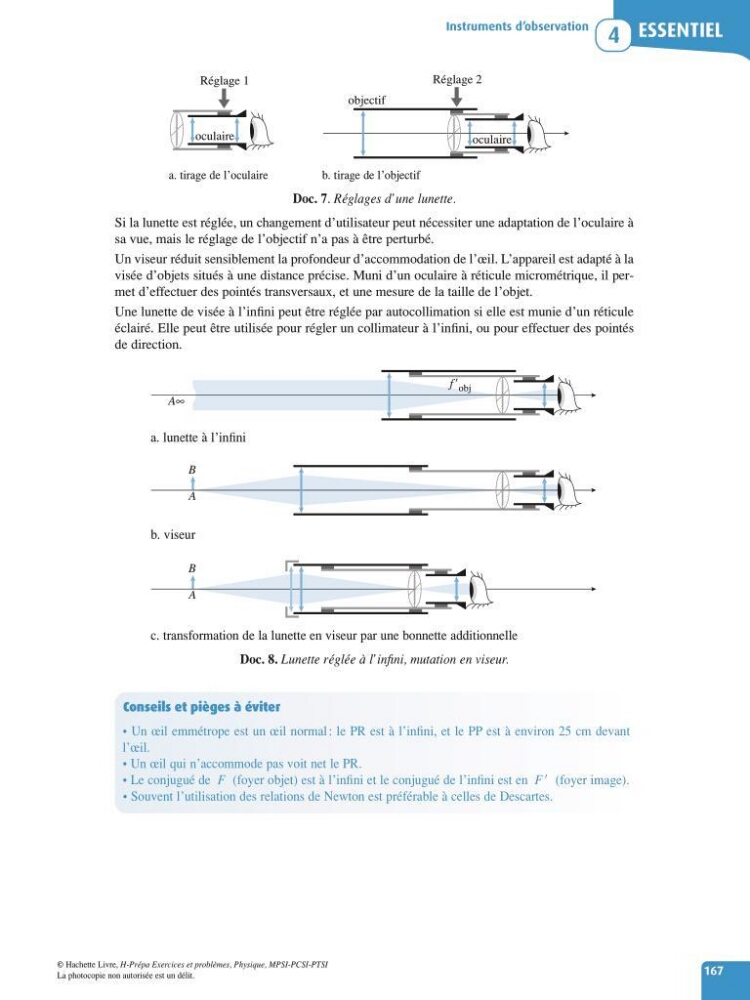

a. tirage de l’oculaire
b. tirage de l’objectif
Doc. 7. Réglages d’une lunette.
Si la lunette est réglée, un changement d’utilisateur peut nécessiter une adaptation de l’oculaire à
sa vue, mais le réglage de l’objectif n’a pas à être perturbé.
Un viseur réduit sensiblement la profondeur d’accommodation de l’œil. L’appareil est adapté à la
visée d’objets situés à une distance précise. Muni d’un oculaire à réticule micrométrique, il permet d’effectuer des pointés transversaux, et une mesure de la taille de l’objet.
Une lunette de visée à l’infini peut être réglée par autocollimation si elle est munie d’un réticule
éclairé. Elle peut être utilisée pour régler un collimateur à l’infini, ou pour effectuer des pointés
de direction.
a. lunette à l’infini
b. viseur
c. transformation de la lunette en viseur par une bonnette additionnelle
Doc. 8. Lunette réglée à l’infini, mutation en viseur.
A
B
A
B
A∞
f obj
oculaire
Réglage 2
objectif
Réglage 1
oculaire
167
Conseils et pièges à éviter
• Un œil emmétrope est un œil normal : le PR est à l’infini, et le PP est à environ 25 cm devant
l’œil.
• Un œil qui n’accommode pas voit net le PR.
• Le conjugué de F (foyer objet) est à l’infini et le conjugué de l’infini est en F (foyer image).
• Souvent l’utilisation des relations de Newton est préférable à celles de Descartes.
