ESSENTIEL
Instruments d’observation
4
©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.

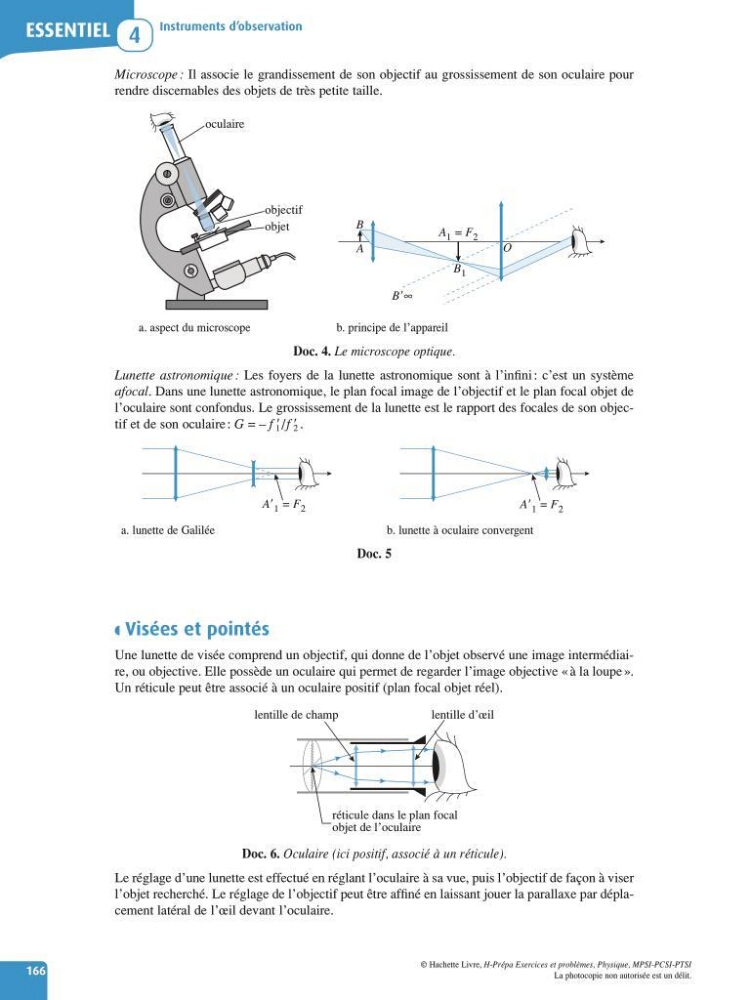

Microscope : Il associe le grandissement de son objectif au grossissement de son oculaire pour
rendre discernables des objets de très petite taille.
a. aspect du microscope
b. principe de l’appareil
Doc. 4. Le microscope optique.
Lunette astronomique : Les foyers de la lunette astronomique sont à l’infini : c’est un système
afocal. Dans une lunette astronomique, le plan focal image de l’objectif et le plan focal objet de
l’oculaire sont confondus. Le grossissement de la lunette est le rapport des focales de son objectif et de son oculaire : G = – f
1 / f 2 .
a. lunette de Galilée
b. lunette à oculaire convergent
Doc. 5
Visées et pointés
Une lunette de visée comprend un objectif, qui donne de l’objet observé une image intermédiaire, ou objective. Elle possède un oculaire qui permet de regarder l’image objective «à la loupe ».
Un réticule peut être associé à un oculaire positif (plan focal objet réel).
Doc. 6. Oculaire (ici positif, associé à un réticule).
Le réglage d’une lunette est effectué en réglant l’oculaire à sa vue, puis l’objectif de façon à viser
l’objet recherché. Le réglage de l’objectif peut être affiné en laissant jouer la parallaxe par déplacement latéral de l’œil devant l’oculaire.
lentille de champ
lentille d’œil
réticule dans le plan focal
objet de l’oculaire
A 1 = F 2
A 1 = F 2
A 1 = F 2
O
B 1
B
A
B∞
oculaire
objectif
objet
166
