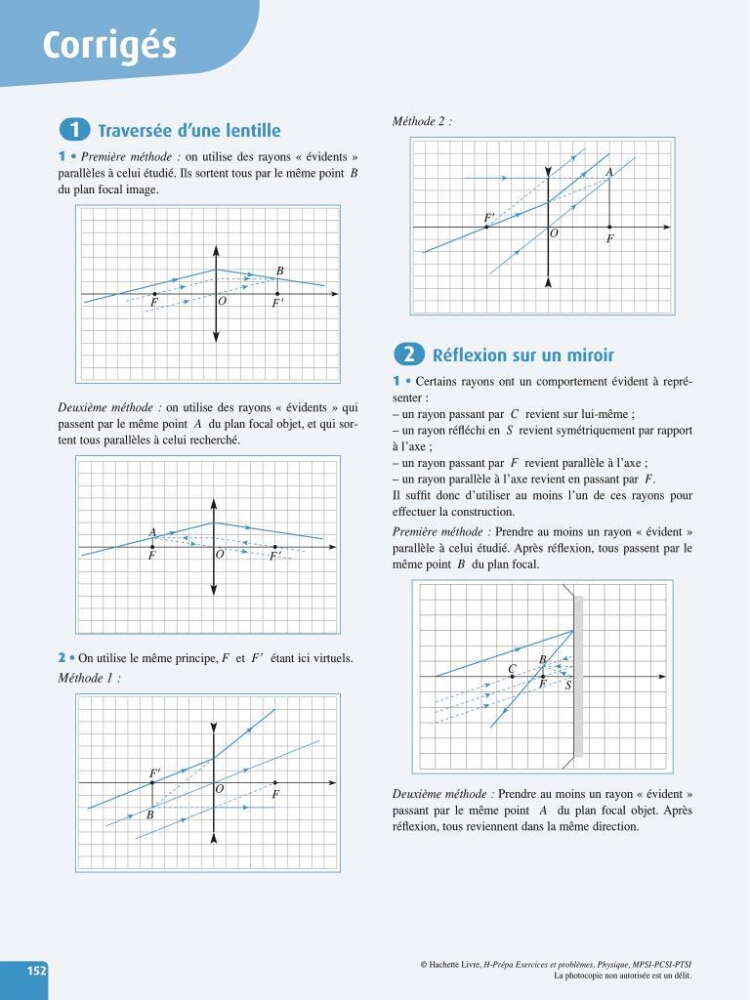

Traversée d’une lentille
1 • Première méthode : on utilise des rayons «é vidents »
parallèles à celui étudié. Ils sortent tous par le même point B
du plan focal image.
Deuxième méthode : on utilise des rayons «é vidents » qui
passent par le même point A du plan focal objet, et qui sortent tous parallèles à celui recherché.
2 • On utilise le même principe, F et F étant ici virtuels.
Méthode 1:
F
F
B
O
F
O
A
F
F
O
F
B
1
Méthode 2:
Réflexion sur un miroir
1 • Certains rayons ont un comportement évident à représenter :
– un rayon passant par C revient sur lui-même;
– un rayon réfléchi en S revient symétriquement par rapport
à l’axe ;
– un rayon passant par F revient parallèle à l’axe ;
– un rayon parallèle à l’axe revient en passant par F.
Il suffit donc d’utiliser au moins l’un de ces rayons pour
effectuer la construction.
Première méthode : Prendre au moins un rayon «é vident »
parallèle à celui étudié. Après réflexion, tous passent par le
même point B du plan focal.
Deuxième méthode : Prendre au moins un rayon «é vident »
passant par le même point A du plan focal objet. Après
réflexion, tous reviennent dans la même direction.
C
F
B
S
2
F
F
A
O
