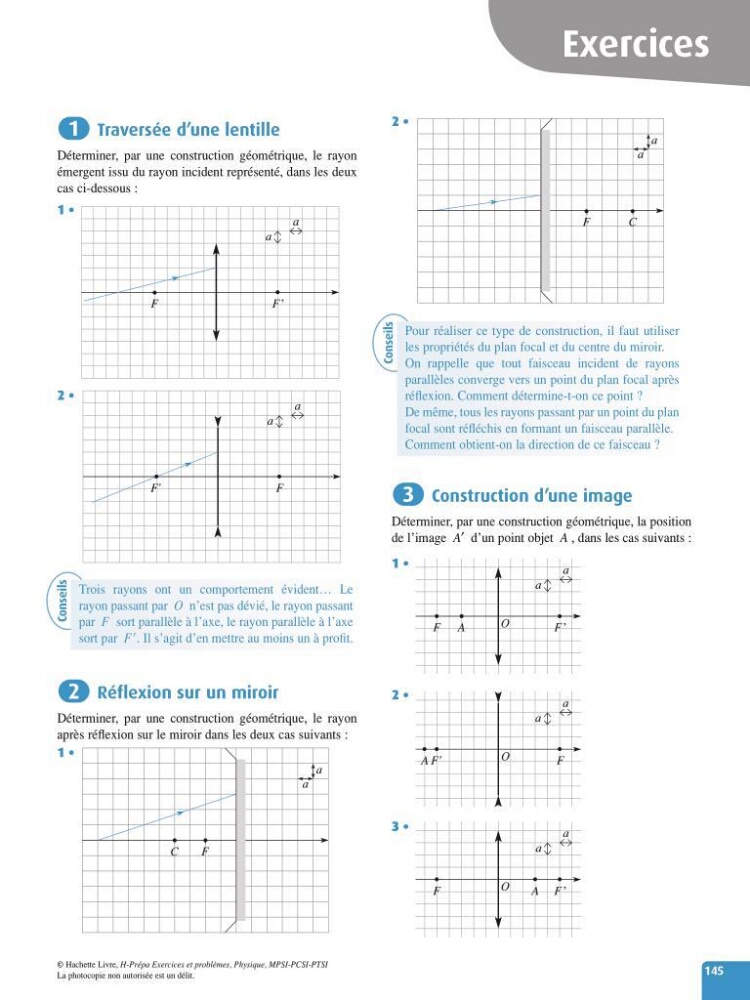

Traversée d’une lentille
Déterminer, par une construction géométrique, le rayon
émergent issu du rayon incident représenté, dans les deux
cas ci-dessous :
1 •
2 •
Réflexion sur un miroir
Déterminer, par une construction géométrique, le rayon
après réflexion sur le miroir dans les deux cas suivants :
1 •
CF
a
a
2
F’
F
a
a
FF ’
a
a
1
2 •
Construction d’une image
Déterminer, par une construction géométrique, la position
de l’image A′ d’un point objet A , dans les cas suivants :
1 •
2 •
3 •
O
F’
FA
a
a
O
F
F’
A
a
a
O
F’
FA
a
a
3
FC
a
a
145
Exercices
Conseils
Trois rayons ont un comportement évident… Le
rayon passant par O n’est pas dévié, le rayon passant
par F sort parallèle à l’axe, le rayon parallèle à l’axe
sort par F. Il s’agit d’en mettre au moins un à profit.
Conseils
Pour réaliser ce type de construction, il faut utiliser
les propriétés du plan focal et du centre du miroir.
On rappelle que tout faisceau incident de rayons
parallèles converge vers un point du plan focal après
réflexion. Comment détermine-t-on ce point ?
De même, tous les rayons passant par un point du plan
focal sont réfléchis en formant un faisceau parallèle.
Comment obtient-on la direction de ce faisceau ?
