ESSENTIEL
Formation d’images
2
©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.

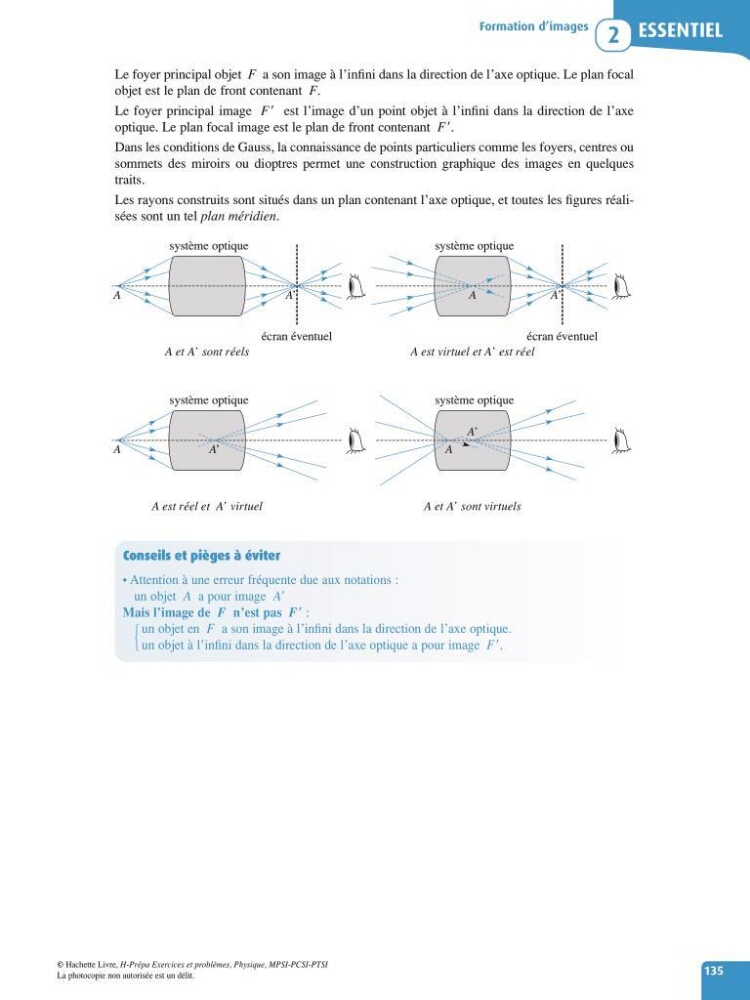

Le foyer principal objet F a son image à l’infini dans la direction de l’axe optique. Le plan focal
objet est le plan de front contenant F.
Le foyer principal image F est l’image d’un point objet à l’infini dans la direction de l’axe
optique. Le plan focal image est le plan de front contenant F.
Dans les conditions de Gauss, la connaissance de points particuliers comme les foyers, centres ou
sommets des miroirs ou dioptres permet une construction graphique des images en quelques
traits.
Les rayons construits sont situés dans un plan contenant l’axe optique, et toutes les figures réalisées sont un tel plan méridien.
135
A et A’ sont réelsA est virtuel et A’ est réel
A est réel et A’ virtuel
A’
A’
AA
A ’
A
A ’
A
A et A’ sont virtuels
écran éventuel
écran éventuel
système optique
système optique
système optique
système optique
Conseils et pièges à éviter
• Attention à une erreur fréquente due aux notations :
un objet A a pour image A
Mais l’image de F n’est pas F :
un objet en F a son image à l’infini dans la direction de l’axe optique.
un objet à l’infini dans la direction de l’axe optique a pour image F.
