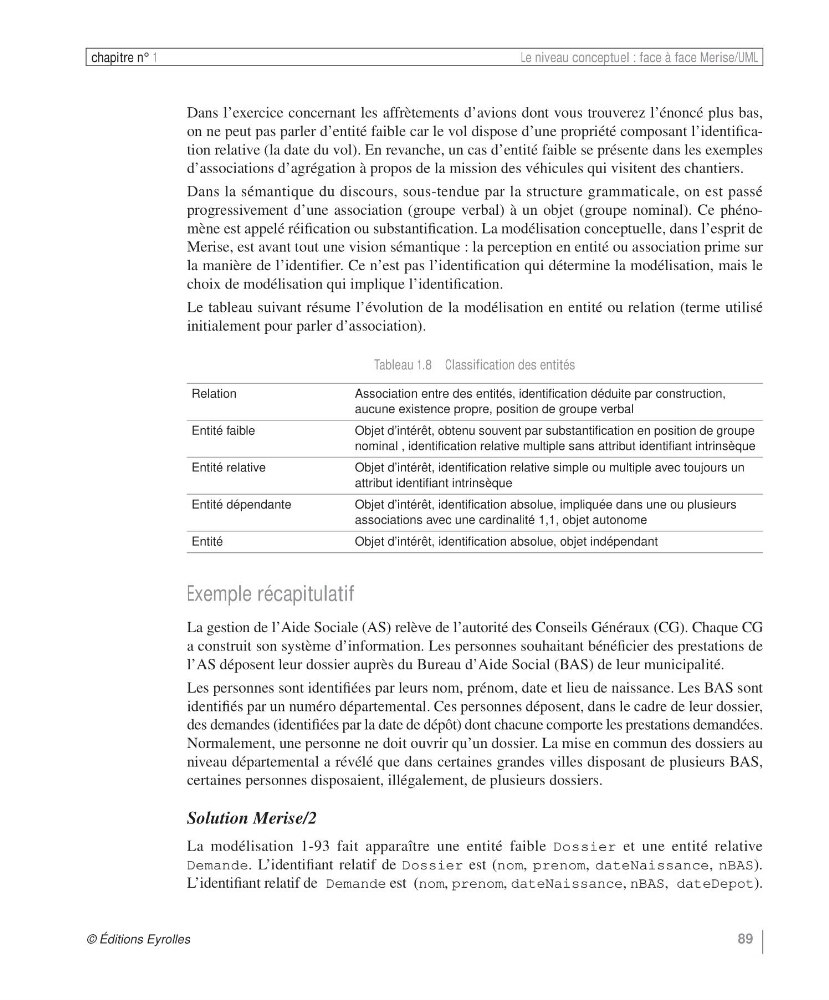

chapitre n° 1
Le niveau conceptuel : face à face Merise/UML
Dans l’exercice concernant les affrètements d’avions dont vous trouverez l’énoncé plus bas,
on ne peut pas parler d’entité faible car le vol dispose d’une propriété composant l’identification relative (la date du vol). En revanche, un cas d’entité faible se présente dans les exemples
d’associations d’agrégation à propos de la mission des véhicules qui visitent des chantiers.
Dans la sémantique du discours, sous-tendue par la structure grammaticale, on est passé
progressivement d’une association (groupe verbal) à un objet (groupe nominal). Ce phénomène est appelé réification ou substantification. La modélisation conceptuelle, dans l’esprit de
Merise, est avant tout une vision sémantique : la perception en entité ou association prime sur
la manière de l’identifier. Ce n’est pas l’identification qui détermine la modélisation, mais le
choix de modélisation qui implique l’identification.
Le tableau suivant résume l’évolution de la modélisation en entité ou relation (terme utilisé
initialement pour parler d’association).
Exemple récapitulatif
La gestion de l’Aide Sociale (AS) relève de l’autorité des Conseils Généraux (CG). Chaque CG
a construit son système d’information. Les personnes souhaitant bénéficier des prestations de
l’AS déposent leur dossier auprès du Bureau d’Aide Social (BAS) de leur municipalité.
Les personnes sont identifiées par leurs nom, prénom, date et lieu de naissance. Les BAS sont
identifiés par un numéro départemental. Ces personnes déposent, dans le cadre de leur dossier,
des demandes (identifiées par la date de dépôt) dont chacune comporte les prestations demandées.
Normalement, une personne ne doit ouvrir qu’un dossier. La mise en commun des dossiers au
niveau départemental a révélé que dans certaines grandes villes disposant de plusieurs BAS,
certaines personnes disposaient, illégalement, de plusieurs dossiers.
Solution Merise/2
La modélisation 1-93 fait apparaître une entité faible Dossier et une entité relative
Demande. L’identifiant relatif de Dossier est (nom, prenom, dateNaissance, nBAS).
L’identifiant relatif de Demande est (nom, prenom, dateNaissance, nBAS, dateDepot).
Tableau 1.8 Classification des entités
Relation
Association entre des entités, identification déduite par construction,
aucune existence propre, position de groupe verbal
Entité faible
Objet d’intérêt, obtenu souvent par substantification en position de groupe
nominal , identification relative multiple sans attribut identifiant intrinsèque
Entité relative
Objet d’intérêt, identification relative simple ou multiple avec toujours un
attribut identifiant intrinsèque
Entité dépendante
Objet d’intérêt, identification absolue, impliquée dans une ou plusieurs
associations avec une cardinalité 1,1, objet autonome
Entité
Objet d’intérêt, identification absolue, objet indépendant
