Solution par les associations d’agrégation
En utilisant les associations d’agrégation, avec lesquelles il est plus facile de faire l’analogie avec
le formalisme UML, on obtient le schéma 1-94. Au niveau logique, on économiserait une relation
(il n’est pas nécessaire de formuler une demande si elle n’est pas rattachée à une prestation).

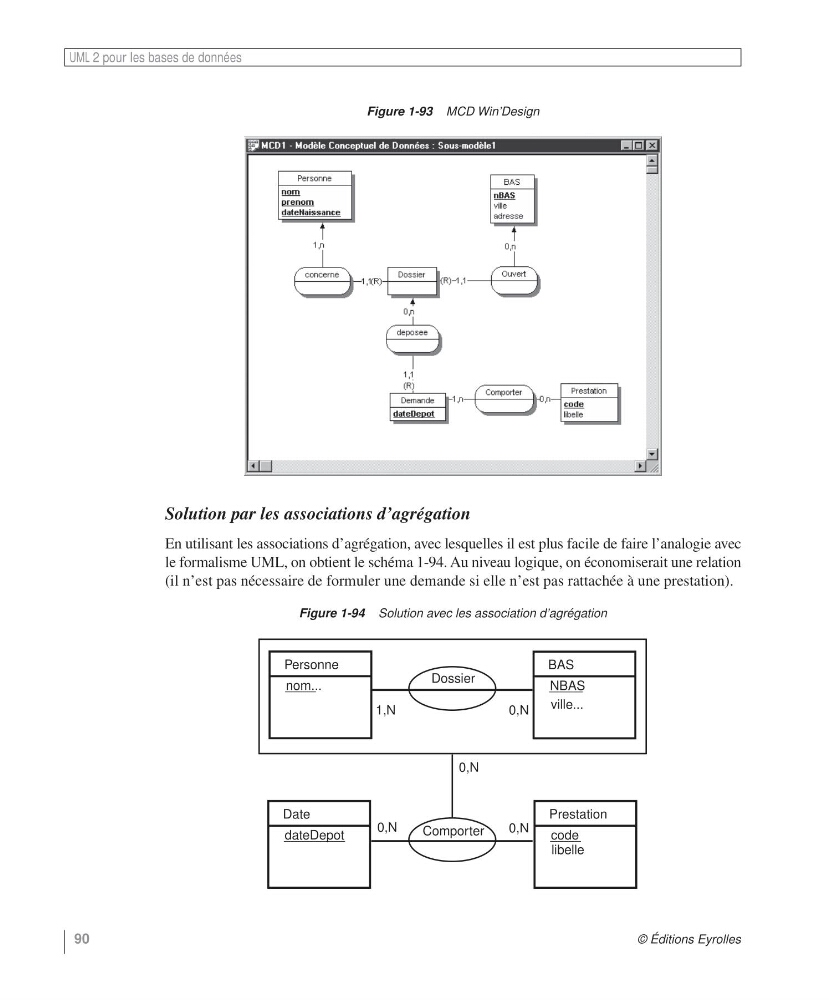

Figure 1-93 MCD Win’Design
Figure 1-94 Solution avec les association d’agrégation
Personne
nom...
BAS
NBAS
ville...
Dossier
Comporter
1,N
0,N
Date
dateDepot
Prestation
code
0,N
0,N
0,N
libelle
