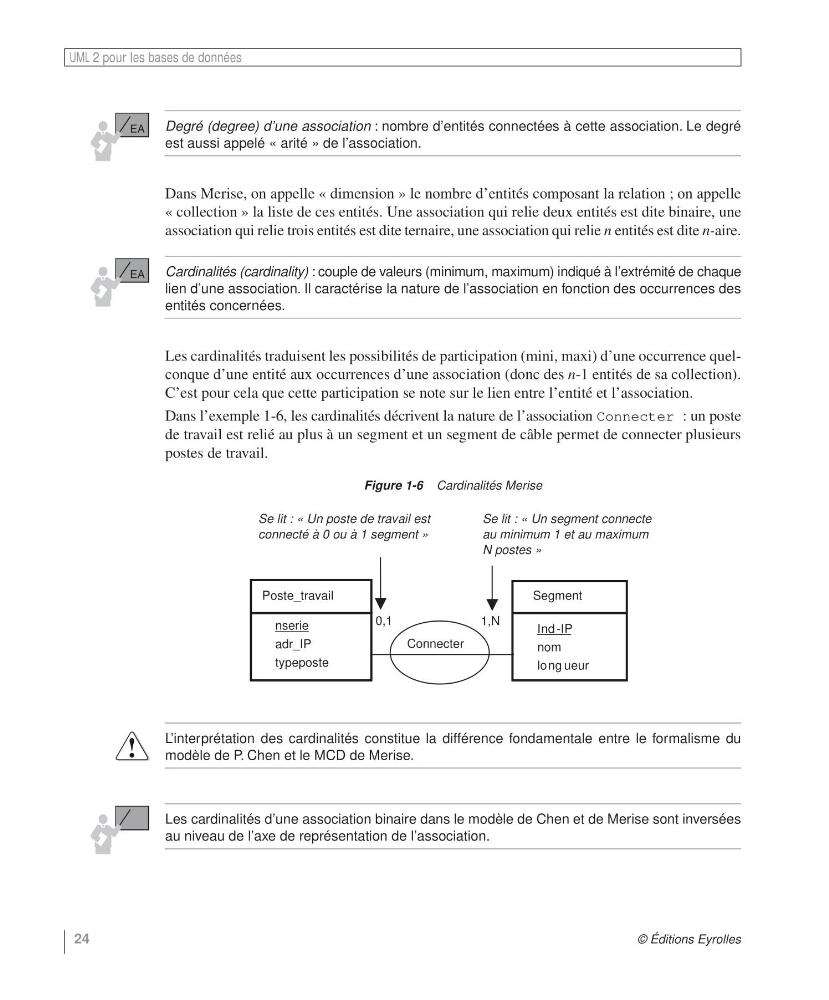

UML 2 pour les bases de données
24
© Éditions Eyrolles
Degré (degree) d’une association : nombre d’entités connectées à cette association. Le degré
est aussi appelé « arité » de l’association.
Dans Merise, on appelle « dimension » le nombre d’entités composant la relation ; on appelle
« collection » la liste de ces entités. Une association qui relie deux entités est dite binaire, une
association qui relie trois entités est dite ternaire, une association qui relie n entités est dite n-aire.
Cardinalités (cardinality) : couple de valeurs (minimum, maximum) indiqué à l’extrémité de chaque
lien d’une association. Il caractérise la nature de l’association en fonction des occurrences des
entités concernées.
Les cardinalités traduisent les possibilités de participation (mini, maxi) d’une occurrence quelconque d’une entité aux occurrences d’une association (donc des n-1 entités de sa collection).
C’est pour cela que cette participation se note sur le lien entre l’entité et l’association.
Dans l’exemple 1-6, les cardinalités décrivent la nature de l’association Connecter : un poste
de travail est relié au plus à un segment et un segment de câble permet de connecter plusieurs
postes de travail.
L’interprétation des cardinalités constitue la différence fondamentale entre le formalisme du
modèle de P. Chen et le MCD de Merise.
Les cardinalités d’une association binaire dans le modèle de Chen et de Merise sont inversées
au niveau de l’axe de représentation de l’association.
Figure 1-6 Cardinalités Merise
Poste_travail
nserie
adr_IP
typeposte
Segment
Ind -IP
nom
long ueur
Connecter
0,1
1,N
Se lit : « Un poste de travail est
connecté à 0 ou à 1 segment »
Se lit : « Un segment connecte
au minimum 1 et au maximum
N postes »
