chapitre n° 1
Le niveau conceptuel : face à face Merise/UML

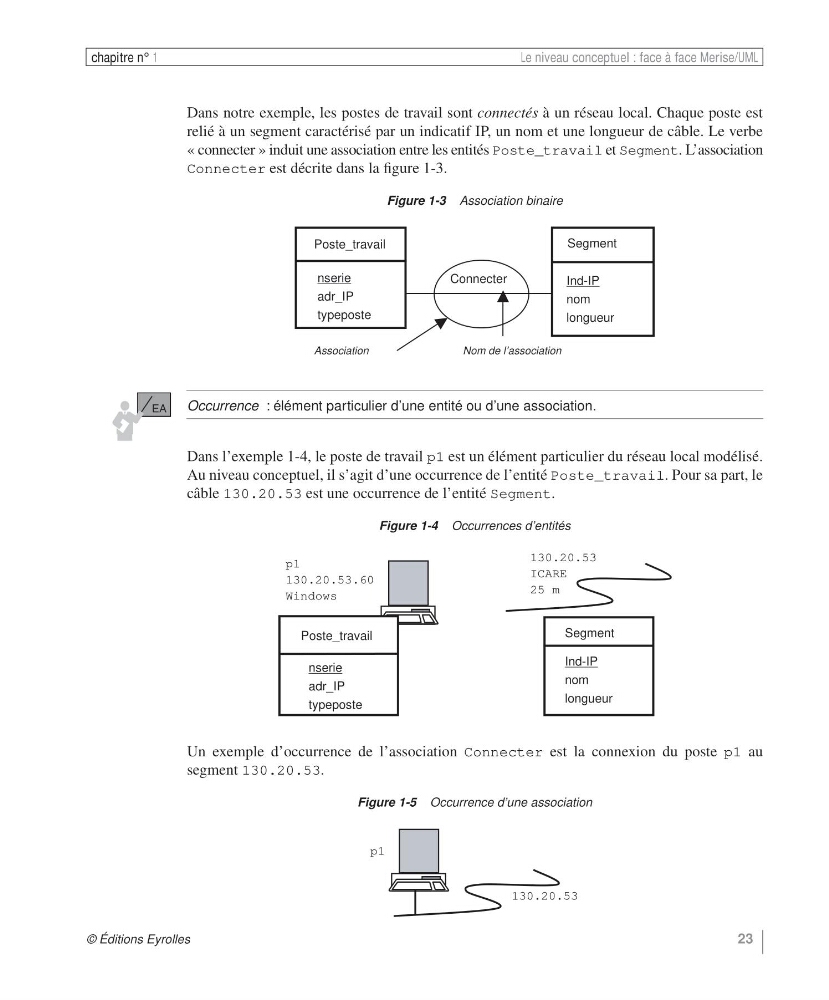

Dans notre exemple, les postes de travail sont connectés à un réseau local. Chaque poste est
relié à un segment caractérisé par un indicatif IP, un nom et une longueur de câble. Le verbe
« connecter » induit une association entre les entités Poste_travail et Segment. L’association
Connecter est décrite dans la figure 1-3.
Occurrence : élément particulier d’une entité ou d’une association.
Dans l’exemple 1-4, le poste de travail p1 est un élément particulier du réseau local modélisé.
Au niveau conceptuel, il s’agit d’une occurrence de l’entité Poste_travail. Pour sa part, le
câble 130.20.53 est une occurrence de l’entité Segment.
Un exemple d’occurrence de l’association Connecter est la connexion du poste p1 au
segment 130.20.53.
Figure 1-3 Association binaire
Figure 1-4 Occurrences d’entités
Figure 1-5 Occurrence d’une association
Poste_travail
nserie
adr_IP
typeposte
Segment
Connecter
Nom de l’association
Association
Ind-IP
nom
longueur
Poste_travail
nserie
adr_IP
typeposte
Segment
Ind-IP
nom
longueur
p1
130.20.53.60
Windows
130.20.53
ICARE
25 m
130.20.53
p1
