Chaque propriété doit figurer une seule fois sur le modèle conceptuel (principe de nonredondance).
Il faut éviter l’emploi de synonymes et de polysémies (mot présentant plusieurs sens) pour les
attributs. Dans le même ordre d’idée, les mots réservés sont à proscrire.
L’exemple 1-2 décrit une entité. Un poste de travail a trois attributs : un numéro de série
(chaîne de caractères, ex : p1), une adresse IP (chaîne de caractères, ex : 130.20.53.60) et
un type (chaîne de caractères, ex : Unix, Windows).
Association (relationship) : l’association permet de relier plusieurs entités entre elles. Une association se représente à l’aide d’un ovale (ou losange) contenant son nom et ses éventuels attributs
et connectant plusieurs entités.
Les associations se déduisent en général des verbes du discours.

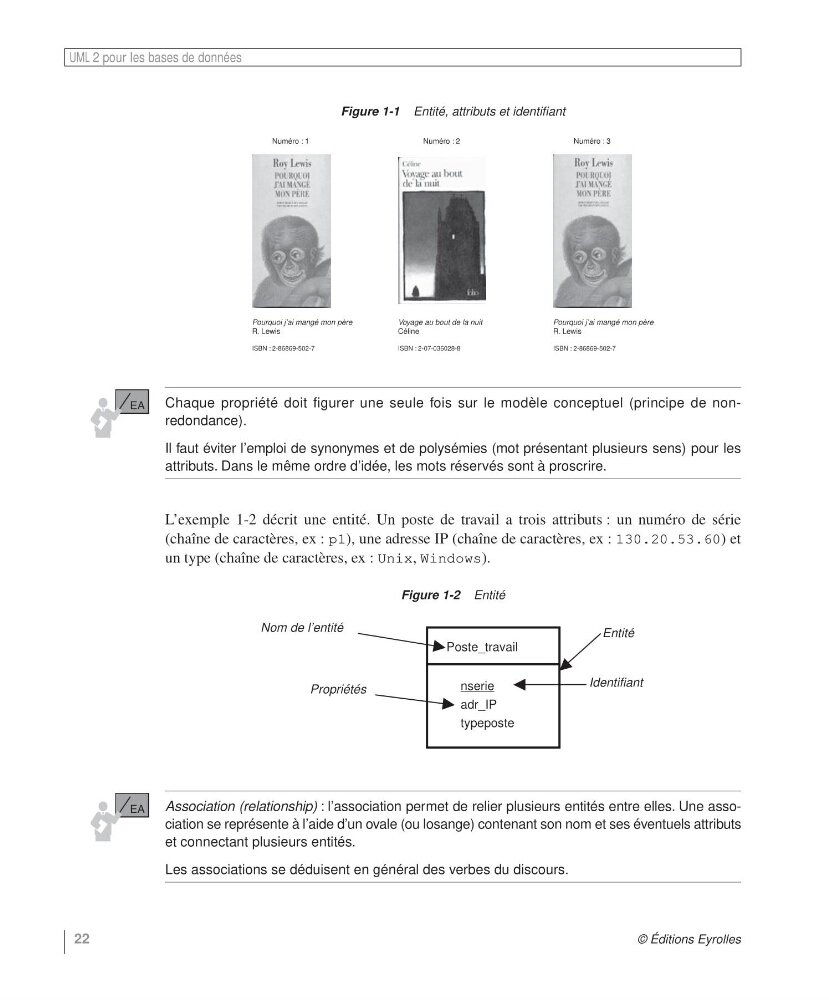

Figure 1-1 Entité, attributs et identifiant
Figure 1-2 Entité
Numéro : 1
Pourquoi j’ai mangé mon père
R. Lewis
ISBN : 2-86869-502-7
Pourquoi j’ai mangé mon père
R. Lewis
ISBN : 2-86869-502-7
Voyage au bout de la nuit
Céline
ISBN : 2-07-036028-8
Numéro : 2
Numéro : 3
Poste_travail
nserie
adr_IP
typeposte
Entité
Nom de l’entité
Identifiant
Propriétés
