2.8 Héritage
Décrire un schéma relationnel à partir de la modélisation UML suivante. On suppose qu’un compte
courant ne peut pas être rémunéré.

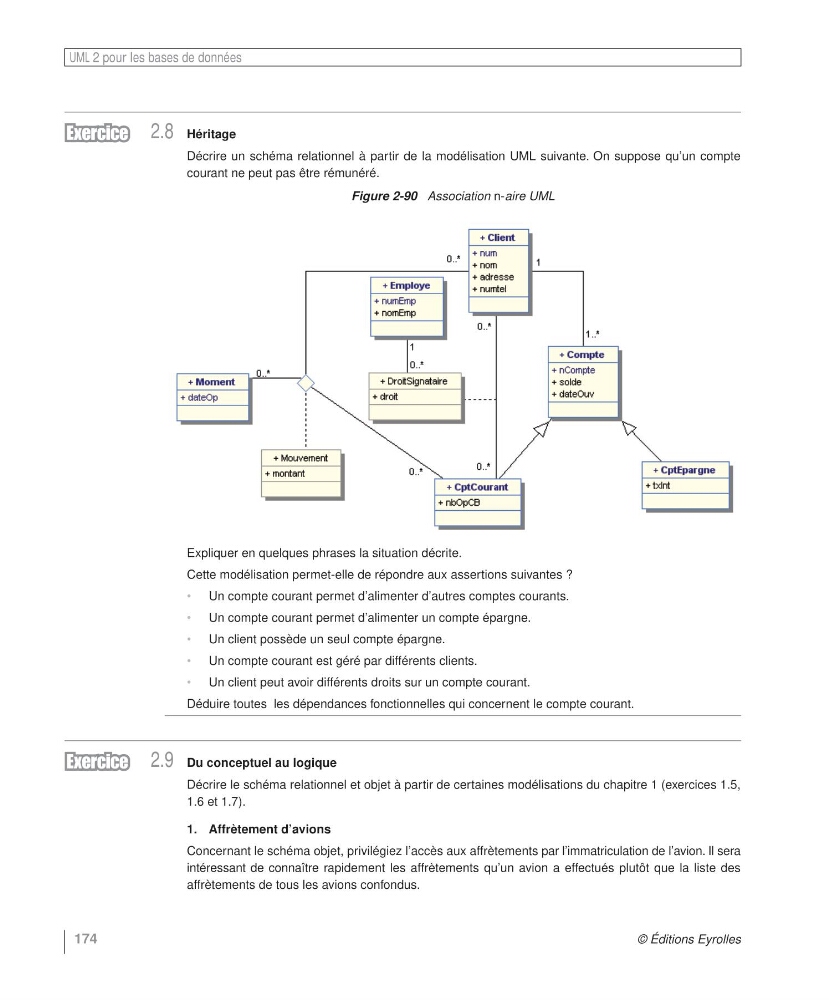

Figure 2-90 Association n-aire UML
Expliquer en quelques phrases la situation décrite.
Cette modélisation permet-elle de répondre aux assertions suivantes ?
• Un compte courant permet d’alimenter d’autres comptes courants.
• Un compte courant permet d’alimenter un compte épargne.
• Un client possède un seul compte épargne.
• Un compte courant est géré par différents clients.
• Un client peut avoir différents droits sur un compte courant.
Déduire toutes les dépendances fonctionnelles qui concernent le compte courant.
2.9 Du conceptuel au logique
Décrire le schéma relationnel et objet à partir de certaines modélisations du chapitre 1 (exercices 1.5,
1.6 et 1.7).
1. Affrètement d’avions
Concernant le schéma objet, privilégiez l’accès aux affrètements par l’immatriculation de l’avion. Il sera
intéressant de connaître rapidement les affrètements qu’un avion a effectués plutôt que la liste des
affrètements de tous les avions confondus.
