Le niveau logique : du relationnel à l’objet
2. Castanet Télécoms
Concernant le schéma objet, privilégiez l’accès aux fournisseurs d’abonnement par le type de formule.
3. Voltige aérienne
Compétition journalière
Concernant le schéma objet, privilégiez l’accès aux données aux figures et aux notes d’un vol par le
compétiteur.
Historique des compétitions
Concernant le schéma objet, privilégiez l’accès :
• aux figures et aux notes (d’un vol) par le compétiteur et le type de programme ;
• à la liste des figures (données aux juges) par le compétiteur.
2.10 Associations d’agrégation
Dériver le schéma relationnel et un schéma objet à partir du diagramme conceptuel de la figure 2-91.
Concernant le schéma objet, on privilégie l’accès aux données par la date de mission pour les personnes
transportées, les chantiers et les véhicules concernés.
Décrire le diagramme de classes UML équivalent.

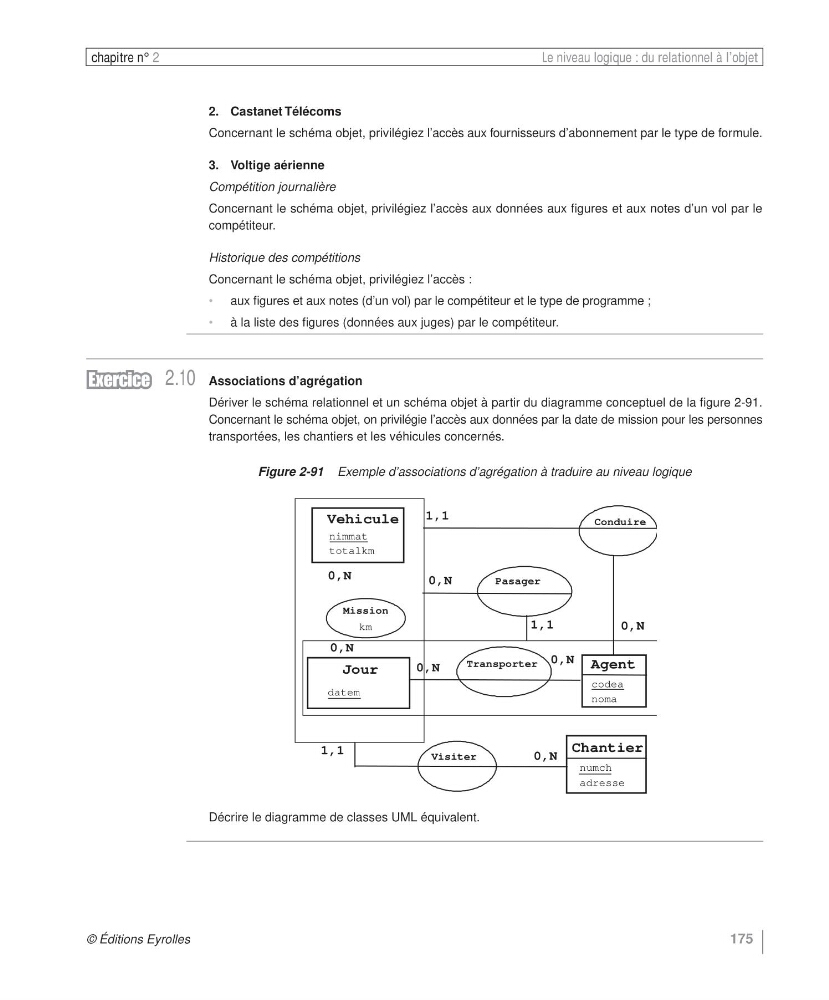

Figure 2-91 Exemple d’associations d’agrégation à traduire au niveau logique
Agent
codea
noma
0,N
1,1
Transporter
Vehicule
nimmat
totalkm
Jour
datem
Mission
0,N
0,N
km
Conduire
0,N
0,N
Pasager
1,1
0,N
Chantier
numch
adresse
Visiter
1,1
0,N
