chapitre n° 2
Le niveau logique : du relationnel à l’objet
2.7 Association n-aire
Décrire le schéma relationnel à partir de la modélisation Merise suivante.

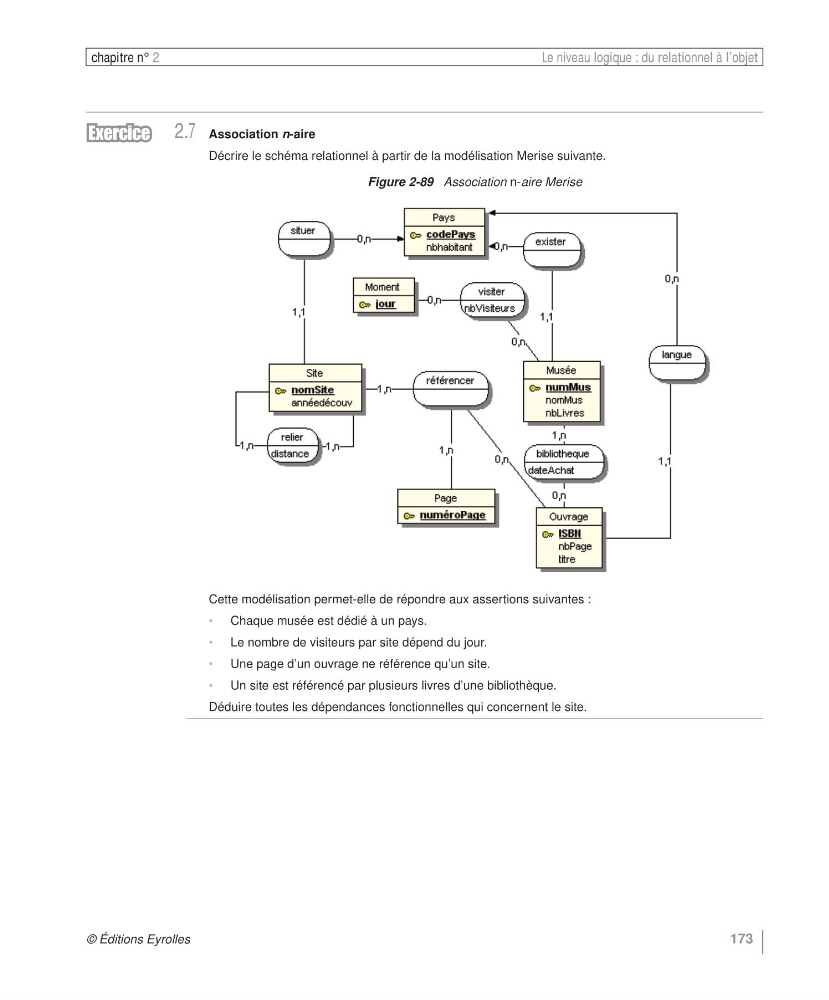

Figure 2-89 Association n-aire Merise
Cette modélisation permet-elle de répondre aux assertions suivantes :
• Chaque musée est dédié à un pays.
• Le nombre de visiteurs par site dépend du jour.
• Une page d’un ouvrage ne référence qu’un site.
• Un site est référencé par plusieurs livres d’une bibliothèque.
Déduire toutes les dépendances fonctionnelles qui concernent le site.
