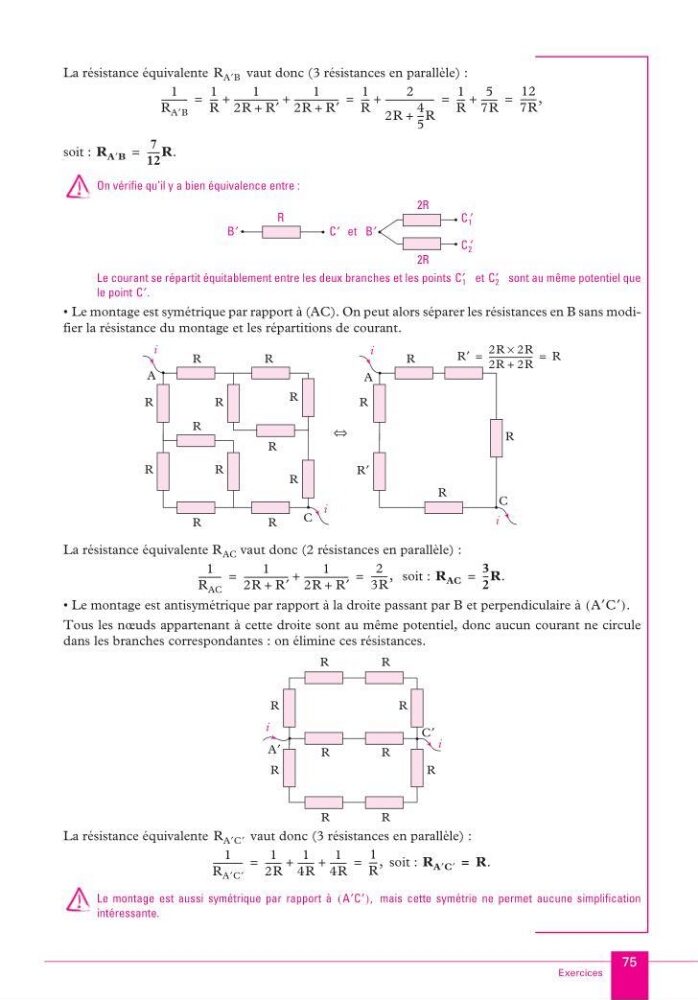

La résistance équivalente
vaut donc (3 résistances en parallèle) :
soit :
On vérifie qu’il y a bien équivalence entre :
Le courant se répartit équitablement entre les deux branches et les points
et
sont au même potentiel que
le point
• Le montage est symétrique par rapport à (AC). On peut alors séparer les résistances en B sans modifier la résistance du montage et les répartitions de courant.
La résistance équivalente R AC vaut donc (2 résistances en parallèle) :
soit :
• Le montage est antisymétrique par rapport à la droite passant par B et perpendiculaire à
Tous les nœuds appartenant à cette droite sont au même potentiel, donc aucun courant ne circule
dans les branches correspondantes : on élimine ces résistances.
La résistance équivalente
vaut donc (3 résistances en parallèle) :
soit :
Le montage est aussi symétrique par rapport à
mais cette symétrie ne permet aucune simplification
intéressante.
