Chapitre 2 : Modélisations linéaires d’un dipôle
58

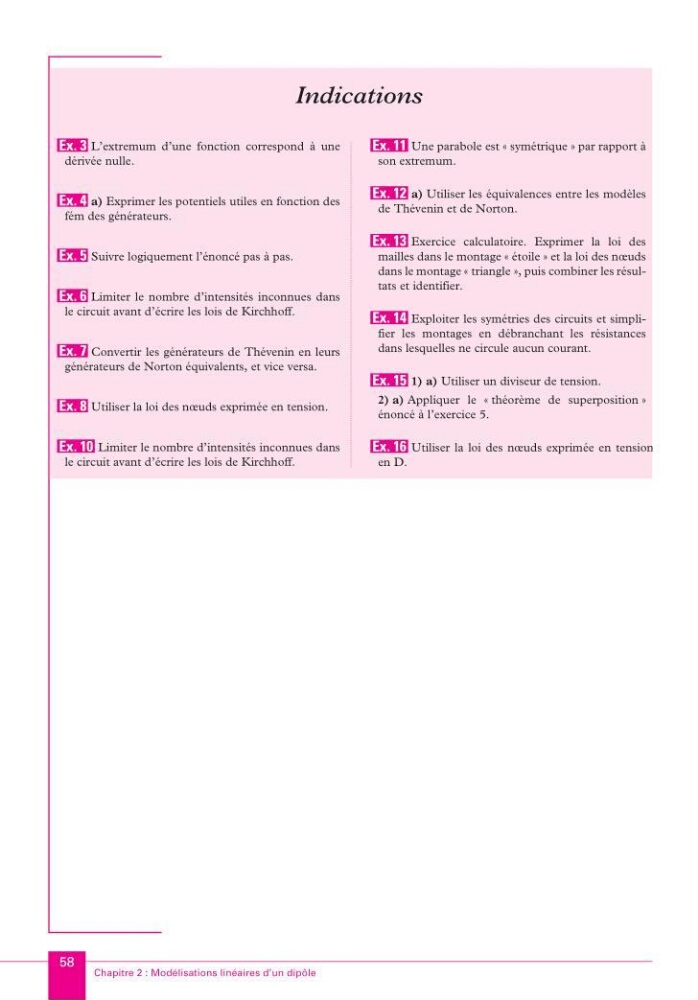

Indications
L’extremum d’une fonction correspond à une
dérivée nulle.
a) Exprimer les potentiels utiles en fonction des
fém des générateurs.
Suivre logiquement l’énoncé pas à pas.
Limiter le nombre d’intensités inconnues dans
le circuit avant d’écrire les lois de Kirchhoff.
Convertir les générateurs de Thévenin en leurs
générateurs de Norton équivalents, et vice versa.
Utiliser la loi des nœuds exprimée en tension.
Limiter le nombre d’intensités inconnues dans
le circuit avant d’écrire les lois de Kirchhoff.
Une parabole est « symétrique » par rapport à
son extremum.
a) Utiliser les équivalences entre les modèles
de Thévenin et de Norton.
Exercice calculatoire. Exprimer la loi des
mailles dans le montage « étoile » et la loi des nœuds
dans le montage « triangle », puis combiner les résultats et identifier.
Exploiter les symétries des circuits et simplifier les montages en débranchant les résistances
dans lesquelles ne circule aucun courant.
1) a) Utiliser un diviseur de tension.
2) a) Appliquer le « théorème de superposition »
énoncé à l’exercice 5.
Utiliser la loi des nœuds exprimée en tension
en D.
Ex. 3
Ex. 4
Ex. 5
Ex. 6
Ex. 7
Ex. 8
Ex. 10
Ex. 11
Ex. 12
Ex. 13
Ex. 14
Ex. 15
Ex. 16
KA_MPSI.book Page 58 Vendredi, 8. août 2003 11:20 23
