37
Cours

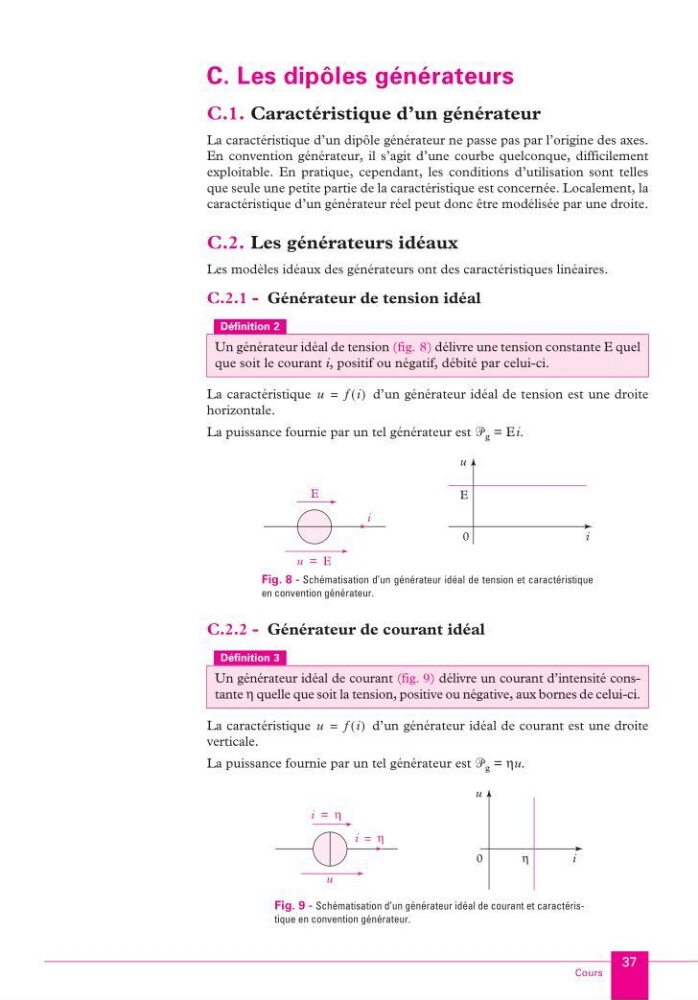

C. Les dipôles générateurs
C.1. Caractéristique d’un générateur
La caractéristique d’un dipôle générateur ne passe pas par l’origine des axes.
En convention générateur, il s’agit d’une courbe quelconque, difficilement
exploitable. En pratique, cependant, les conditions d’utilisation sont telles
que seule une petite partie de la caractéristique est concernée. Localement, la
caractéristique d’un générateur réel peut donc être modélisée par une droite.
C.2. Les générateurs idéaux
Les modèles idéaux des générateurs ont des caractéristiques linéaires.
C.2.1 - Générateur de tension idéal
La caractéristique
d’un générateur idéal de tension est une droite
horizontale.
La puissance fournie par un tel générateur est ᏼ g = Ei.
C.2.2 - Générateur de courant idéal
La caractéristique
d’un générateur idéal de courant est une droite
verticale.
La puissance fournie par un tel générateur est ᏼ g = ηu.
Définition 2
Un générateur idéal de tension (fig. 8) délivre une tension constante E quel
que soit le courant i, positif ou négatif, débité par celui-ci.
Définition 3
Un générateur idéal de courant (fig. 9) délivre un courant d’intensité constante η quelle que soit la tension, positive ou négative, aux bornes de celui-ci.
u
f i
( )
=
Fig. 8 - Schématisation d’un générateur idéal de tension et caractéristique
en convention générateur.
E
i
u
E
=
E
u
0
i
u
f i
( )
=
Fig. 9 - Schématisation d’un générateur idéal de courant et caractéristique en convention générateur.
i
η
=
i
η
=
u
0
u
η
i
KA_MPSI.book Page 37 Vendredi, 8. août 2003 11:20 23
