Chapitre 8 : Filtres du premier ordre
274

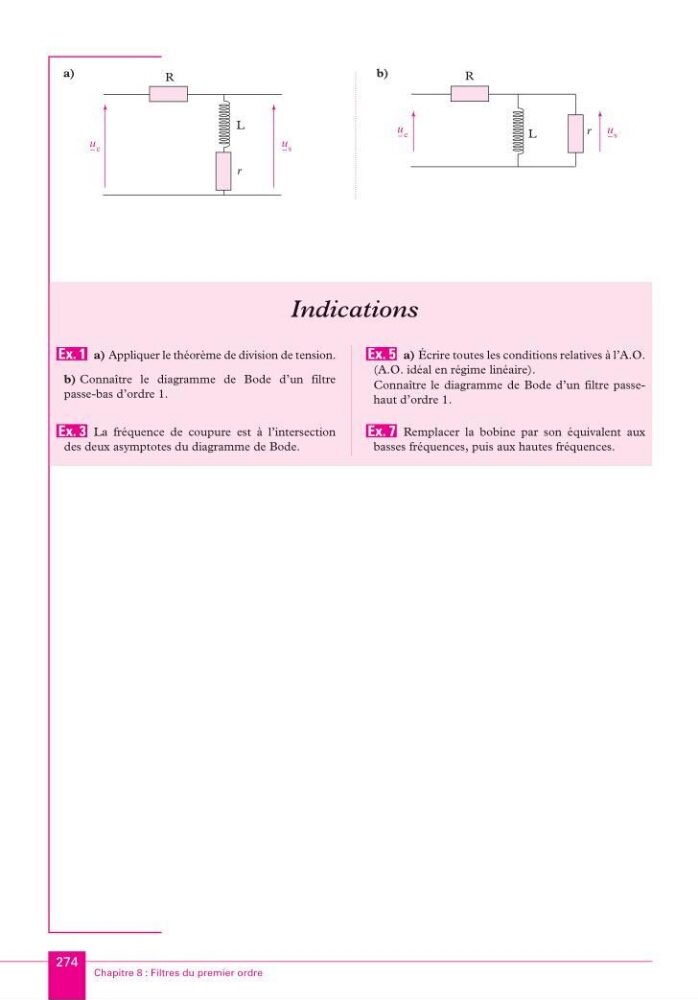

a)
b)
R
L
u e
u s
r
R
L
r
u e
u s
Indications
a) Appliquer le théorème de division de tension.
b) Connaître le diagramme de Bode d’un filtre
passe-bas d’ordre 1.
La fréquence de coupure est à l’intersection
des deux asymptotes du diagramme de Bode.
a) Écrire toutes les conditions relatives à l’A.O.
(A.O. idéal en régime linéaire).
Connaître le diagramme de Bode d’un filtre passehaut d’ordre 1.
Remplacer la bobine par son équivalent aux
basses fréquences, puis aux hautes fréquences.
Ex. 1
Ex. 3
Ex. 5
Ex. 7
