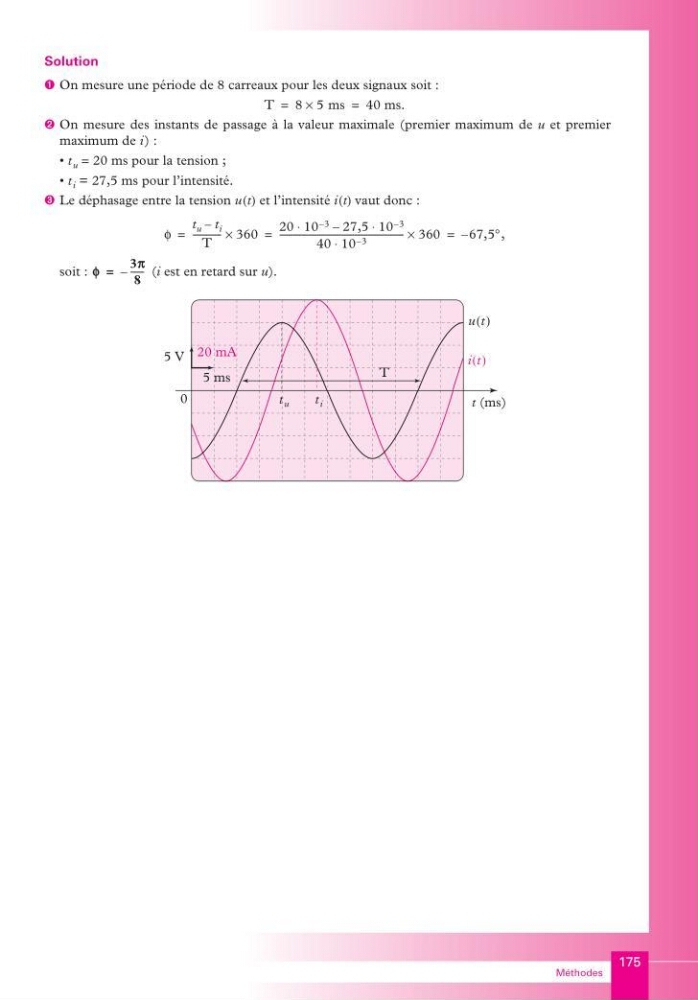

Solution
– On mesure une période de 8 carreaux pour les deux signaux soit :
— On mesure des instants de passage à la valeur maximale (premier maximum de u et premier
maximum de i ) :
• t u = 20 ms pour la tension ;
• t i = 27,5 ms pour l’intensité.
˜ Le déphasage entre la tension u ( t ) et l’intensité i ( t ) vaut donc :
soit :
( i est en retard sur u ).
T
8 5 ms
×
40 ms.
=
=
φ
t u t i
–
T
------------ - 360
×
20 10 3
–
⋅
27,5 10 3
–
⋅
–
40 10 3
–
⋅
------------------------------------------------------- - 360
×
–67,5°,
=
=
=
f
3p
8
-----–
=
u(t)
i(t)
5 V 20 mA
5 ms
t (ms)
0
T
t u
t i
