1.1 Fonctions de transfert, une approche informelle
bobine au travers de la source d’ entrée court-circuitée (0 V). R 2 est ouverte et ne
joue aucun rôle :
= +
R R R
1
3
(1.4)
Si l’ on applique (1.3) avec (1.4), on obtient la définition d’une constante de temps
impliquant L :
τ = +
L
R R
1
1
3
(1.5)
R 1
R?
L
R 3
Entrée 1
= 0 V
Sortie 1
C
R 2

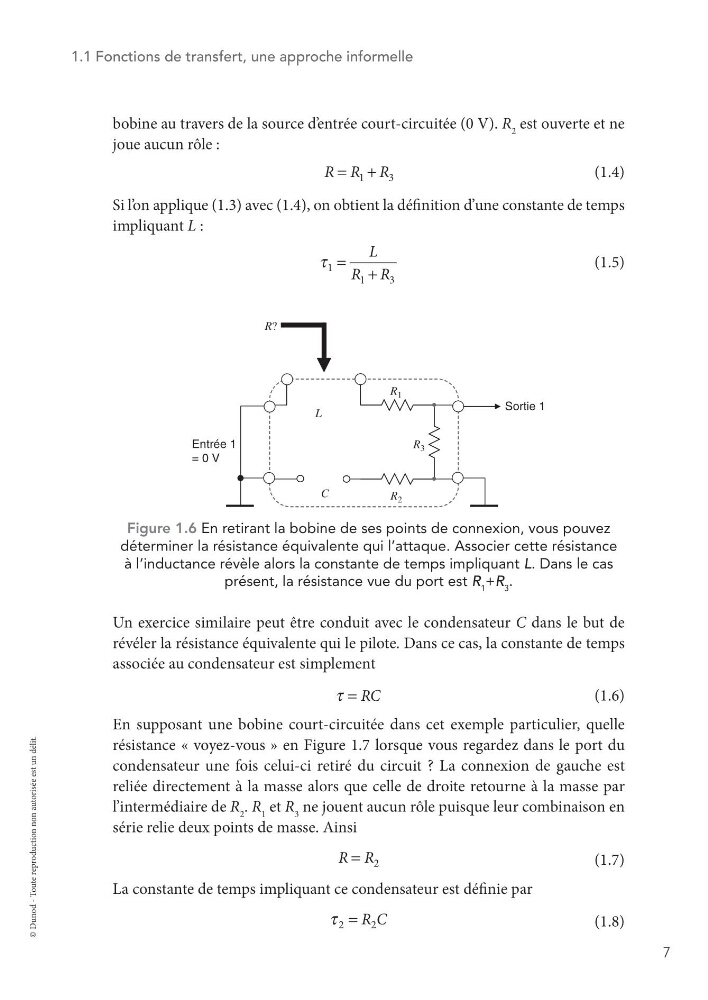

Figure 1.6 En retirant la bobine de ses points de connexion, vous pouvez
déterminer la résistance équivalente qui l’attaque. Associer cette résistance
à l’inductance révèle alors la constante de temps impliquant L. Dans le cas
présent, la résistance vue du port est R 1 +R 3 .
Un exercice similaire peut être conduit avec le condensateur C dans le but de
révéler la résistance équivalente qui le pilote. Dans ce cas, la constante de temps
associée au condensateur est simplement
τ = RC
(1.6)
En supposant une bobine court-circuitée dans cet exemple particulier, quelle
résistance « voyez-vous » en Figure 1.7 lorsque vous regardez dans le port du
condensateur une fois celui-ci retiré du circuit ? La connexion de gauche est
reliée directement à la masse alors que celle de droite retourne à la masse par
l’intermédiaire de R 2 . R 1 et R 3 ne jouent aucun rôle puisque leur combinaison en
série relie deux points de masse. Ainsi
=
R R 2
(1.7)
La constante de temps impliquant ce condensateur est définie par
τ = R C
2
2
(1.8)
