3.3 Une fonction de transfert généralisée du premier ordre
3.3.2 Fonction de transfert généralisée – Exemple 2
La Figure 3.50 représente un transistor bipolaire donc le collecteur délivre une
tension V out . Le circuit surveille le nœud V in et réduit V out dès que la diode Zener
commence à conduire et polarise Q 1 . C’ est une structure classique trouvée dans
les alimentations à découpage régulées au primaire. V out est relié à la broche de
contrôle du circuit intégré sélectionné et permet d’ajuster la puissance transmise
en fonction de la demande. V in est la tension auxiliaire redressée V cc côté primaire.
Entamons l’analyse avec le schéma équivalent petit-signal de la Figure 3.51.
out
V
cc
V
2.2 k
E
R
1
Q
10 kΩ
C
R
1.5 k
f
R
22 nF
f
C
in
V
1N963
Z
D
1
3.3 k
R
2
1 k
R
Ω
Ω
Ω

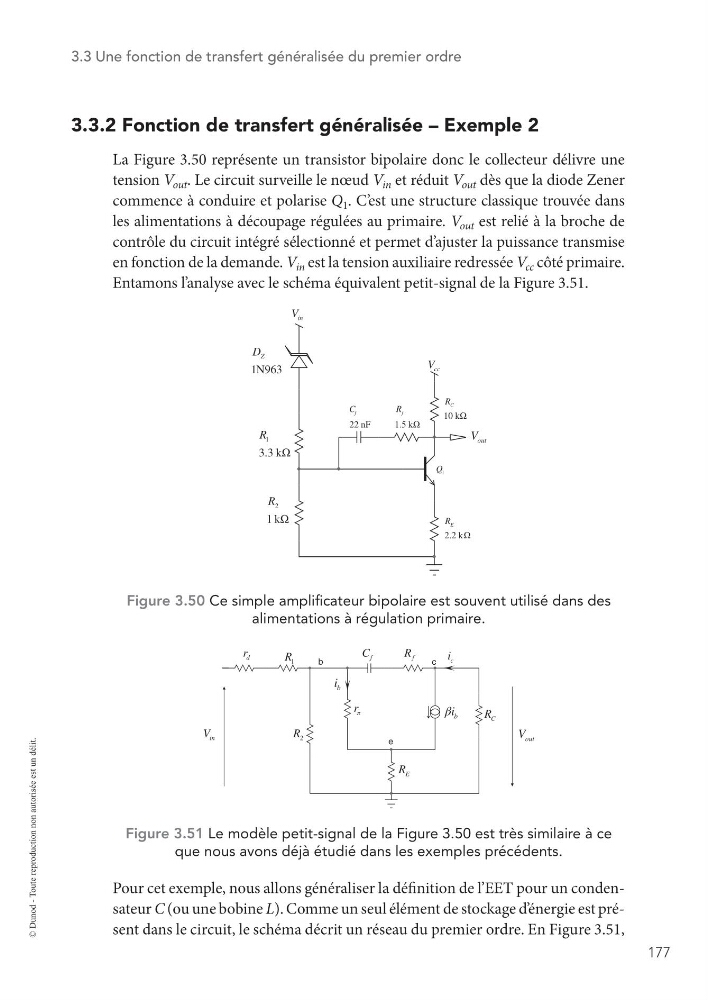

Figure 3.50 Ce simple amplificateur bipolaire est souvent utilisé dans des
alimentations à régulation primaire.
in
V
d
r
1
R
2
R
c
i
out
V
E
R
C
R
f
C
f
R
b
c
e
r π
b
i
β
b
i
Figure 3.51 Le modèle petit-signal de la Figure 3.50 est très similaire à ce
que nous avons déjà étudié dans les exemples précédents.
Pour cet exemple, nous allons généraliser la définition de l’EET pour un condensateur C (ou une bobine L). Comme un seul élément de stockage d’ énergie est présent dans le circuit, le schéma décrit un réseau du premier ordre. En Figure 3.51,
