113
2.4 Premiers pas vers une fonction de transfert généralisée du premier ordre
Pour une analyse NDI, c’ est un peu plus compliqué puisqu’il faut nullifier la
réponse. Il faut en effet recréer la condition qui annule la réponse alors que l’ on
mesure la résistance offerte par les connexions du condensateur ou de la bobine
dans cette condition. Pratiquement, il faut ajuster la source de courant I T afin
d’amener V out à zéro alors que l’ excitation est toujours en place. Une structure
de test telle que celle présentée en Figure 2.55 fonctionne très bien malgré sa
simplicité. L’ exemple est celui de la Figure 2.53.
3
1
R2
680
4
R3
2k
R4
1k
Vin
5
R1
4.7k
2
G1
–1E20
V2
B1
Voltage
R
V(1)/I(V2)
5.00V
–2.13V
–1.16E–022V
–2.13V
184V
184.282 Ω
Pas de courant
Zéro volt

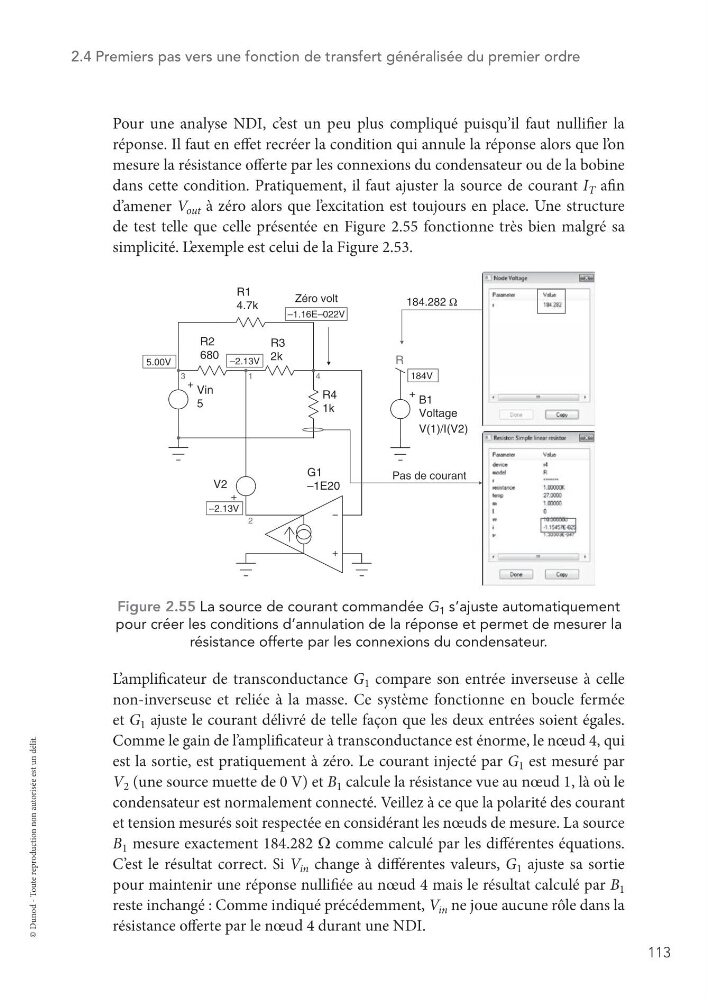

Figure 2.55 La source de courant commandée G 1 s’ajuste automatiquement
pour créer les conditions d’annulation de la réponse et permet de mesurer la
résistance offerte par les connexions du condensateur.
L’amplificateur de transconductance G 1 compare son entrée inverseuse à celle
non-inverseuse et reliée à la masse. Ce système fonctionne en boucle fermée
et G 1 ajuste le courant délivré de telle façon que les deux entrées soient égales.
Comme le gain de l’amplificateur à transconductance est énorme, le nœud 4, qui
est la sortie, est pratiquement à zéro. Le courant injecté par G 1 est mesuré par
V 2 (une source muette de 0 V) et B 1 calcule la résistance vue au nœud 1, là où le
condensateur est normalement connecté. Veillez à ce que la polarité des courant
et tension mesurés soit respectée en considérant les nœuds de mesure. La source
B 1 mesure exactement 184.282 W comme calculé par les différentes équations.
C’ est le résultat correct. Si V in change à différentes valeurs, G 1 ajuste sa sortie
pour maintenir une réponse nullifiée au nœud 4 mais le résultat calculé par B 1
reste inchangé : Comme indiqué précédemment, V in ne joue aucune rôle dans la
résistance offerte par le nœud 4 durant une NDI.
© Dunod - Toute reproduction non autorisée est un délit.
2.4 Premiers pas vers une fonction de transfert généralisée du premier ordre
Pour une analyse NDI, c’ est un peu plus compliqué puisqu’il faut nullifier la
réponse. Il faut en effet recréer la condition qui annule la réponse alors que l’ on
mesure la résistance offerte par les connexions du condensateur ou de la bobine
dans cette condition. Pratiquement, il faut ajuster la source de courant I T afin
d’amener V out à zéro alors que l’ excitation est toujours en place. Une structure
de test telle que celle présentée en Figure 2.55 fonctionne très bien malgré sa
simplicité. L’ exemple est celui de la Figure 2.53.
3
1
R2
680
4
R3
2k
R4
1k
Vin
5
R1
4.7k
2
G1
–1E20
V2
B1
Voltage
R
V(1)/I(V2)
5.00V
–2.13V
–1.16E–022V
–2.13V
184V
184.282 Ω
Pas de courant
Zéro volt
Figure 2.55 La source de courant commandée G 1 s’ajuste automatiquement
pour créer les conditions d’annulation de la réponse et permet de mesurer la
résistance offerte par les connexions du condensateur.
L’amplificateur de transconductance G 1 compare son entrée inverseuse à celle
non-inverseuse et reliée à la masse. Ce système fonctionne en boucle fermée
et G 1 ajuste le courant délivré de telle façon que les deux entrées soient égales.
Comme le gain de l’amplificateur à transconductance est énorme, le nœud 4, qui
est la sortie, est pratiquement à zéro. Le courant injecté par G 1 est mesuré par
V 2 (une source muette de 0 V) et B 1 calcule la résistance vue au nœud 1, là où le
condensateur est normalement connecté. Veillez à ce que la polarité des courant
et tension mesurés soit respectée en considérant les nœuds de mesure. La source
B 1 mesure exactement 184.282 W comme calculé par les différentes équations.
C’ est le résultat correct. Si V in change à différentes valeurs, G 1 ajuste sa sortie
pour maintenir une réponse nullifiée au nœud 4 mais le résultat calculé par B 1
reste inchangé : Comme indiqué précédemment, V in ne joue aucune rôle dans la
résistance offerte par le nœud 4 durant une NDI.
© Dunod - Toute reproduction non autorisée est un délit.
