2 Fonctions de transfert

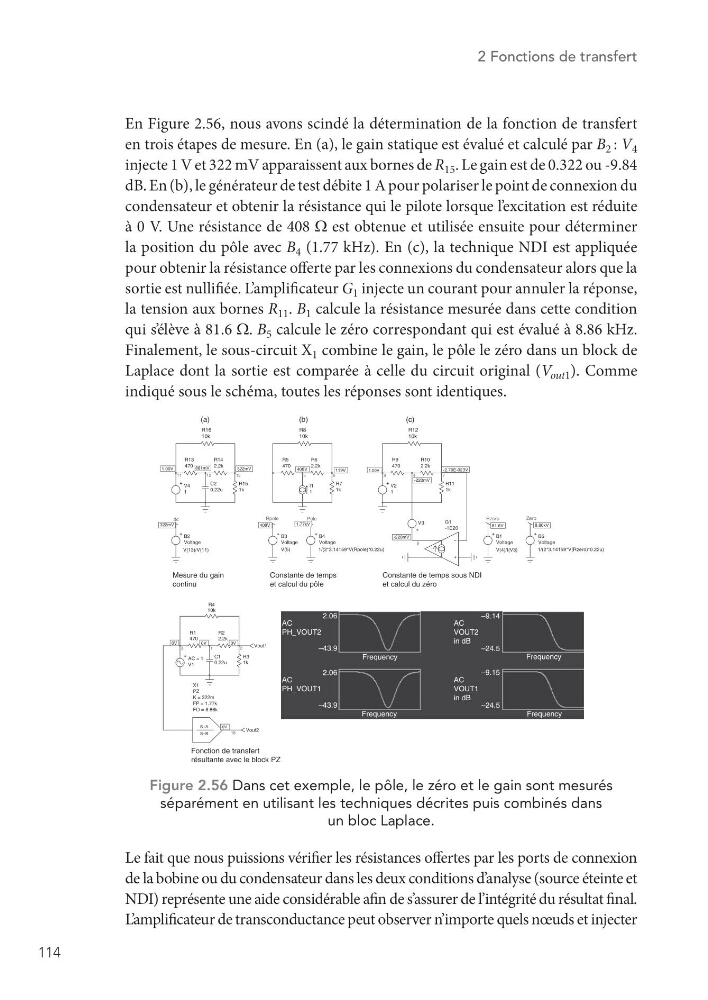

En Figure 2.56, nous avons scindé la détermination de la fonction de transfert
en trois étapes de mesure. En (a), le gain statique est évalué et calculé par B 2 : V 4
injecte 1 V et 322 mV apparaissent aux bornes de R 15 . Le gain est de 0.322 ou -9.84
dB. En (b), le générateur de test débite 1 A pour polariser le point de connexion du
condensateur et obtenir la résistance qui le pilote lorsque l’ excitation est réduite
à 0 V. Une résistance de 408 W est obtenue et utilisée ensuite pour déterminer
la position du pôle avec B 4 (1.77 kHz). En (c), la technique NDI est appliquée
pour obtenir la résistance offerte par les connexions du condensateur alors que la
sortie est nullifiée. L’amplificateur G 1 injecte un courant pour annuler la réponse,
la tension aux bornes R 11 . B 1 calcule la résistance mesurée dans cette condition
qui s’ élève à 81.6 W. B 5 calcule le zéro correspondant qui est évalué à 8.86 kHz.
Finalement, le sous-circuit X 1 combine le gain, le pôle le zéro dans un block de
Laplace dont la sortie est comparée à celle du circuit original (V out1 ). Comme
indiqué sous le schéma, toutes les réponses sont identiques.
