91

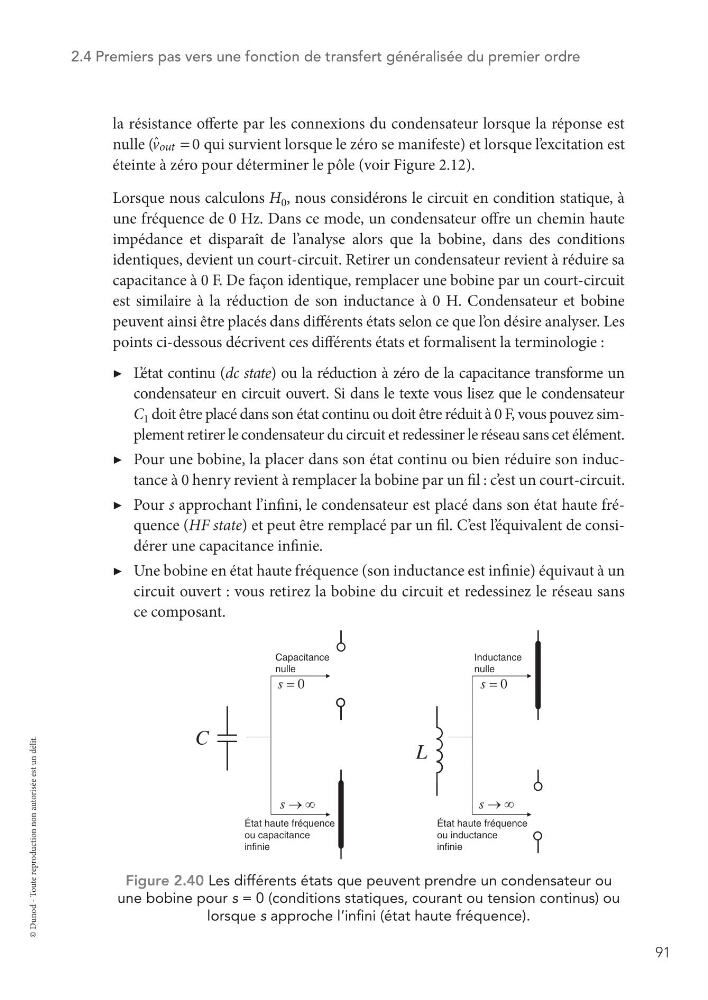

2.4 Premiers pas vers une fonction de transfert généralisée du premier ordre
la résistance offerte par les connexions du condensateur lorsque la réponse est
nulle (
=
ˆ
0
vout
qui survient lorsque le zéro se manifeste) et lorsque l’ excitation est
éteinte à zéro pour déterminer le pôle (voir Figure 2.12).
Lorsque nous calculons H 0 , nous considérons le circuit en condition statique, à
une fréquence de 0 Hz. Dans ce mode, un condensateur offre un chemin haute
impédance et disparaît de l’analyse alors que la bobine, dans des conditions
identiques, devient un court-circuit. Retirer un condensateur revient à réduire sa
capacitance à 0 F. De façon identique, remplacer une bobine par un court-circuit
est similaire à la réduction de son inductance à 0 H. Condensateur et bobine
peuvent ainsi être placés dans différents états selon ce que l’ on désire analyser. Les
points ci-dessous décrivent ces différents états et formalisent la terminologie :
▶ L’ état continu (dc state) ou la réduction à zéro de la capacitance transforme un
condensateur en circuit ouvert. Si dans le texte vous lisez que le condensateur
C 1 doit être placé dans son état continu ou doit être réduit à 0 F, vous pouvez simplement retirer le condensateur du circuit et redessiner le réseau sans cet élément.
▶ Pour une bobine, la placer dans son état continu ou bien réduire son inductance à 0 henry revient à remplacer la bobine par un fil : c’ est un court-circuit.
▶ Pour s approchant l’infini, le condensateur est placé dans son état haute fréquence (HF state) et peut être remplacé par un fil. C’ est l’ équivalent de considérer une capacitance infinie.
▶ Une bobine en état haute fréquence (son inductance est infinie) équivaut à un
circuit ouvert : vous retirez la bobine du circuit et redessinez le réseau sans
ce composant.
Inductance
nulle
Capacitance
nulle
0
s
0
s
C
L
s
s
État haute fréquence
ou capacitance
infinie
État haute fréquence
ou inductance
infinie
Figure 2.40 Les différents états que peuvent prendre un condensateur ou
une bobine pour s = 0 (conditions statiques, courant ou tension continus) ou
lorsque s approche l’infini (état haute fréquence).
© Dunod - Toute reproduction non autorisée est un délit.
