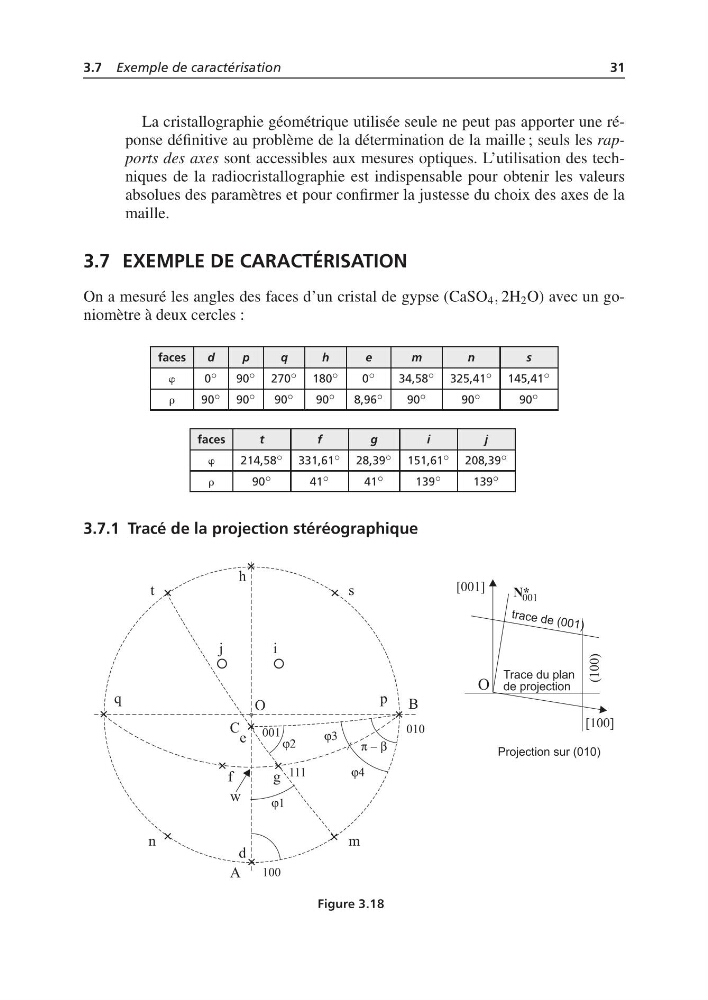

3.7 Exemple de caractérisation
31
La cristallographie géométrique utilisée seule ne peut pas apporter une réponse définitive au problème de la détermination de la maille ; seuls les rapports des axes sont accessibles aux mesures optiques. L’utilisation des techniques de la radiocristallographie est indispensable pour obtenir les valeurs
absolues des paramètres et pour confirmer la justesse du choix des axes de la
maille.
3.7 EXEMPLE DE CARACTÉRISATION
On a mesuré les angles des faces d’un cristal de gypse (CaSO 4 , 2H 2 O) avec un goniomètre à deux cercles :
faces
d
p
q
h
e
m
n
s
w
0 ◦
90 ◦ 270 ◦ 180 ◦
0 ◦
34,58 ◦ 325,41 ◦ 145,41 ◦
r
90 ◦ 90 ◦
90 ◦
90 ◦
8,96 ◦
90 ◦
90 ◦
90 ◦
faces
t
f
g
i
j
w
214,58 ◦ 331,61 ◦ 28,39 ◦ 151,61 ◦ 208,39 ◦
r
90 ◦
41 ◦
41 ◦
139 ◦
139 ◦
3.7.1 Tracé de la projection stéréographique
Figure 3.18
