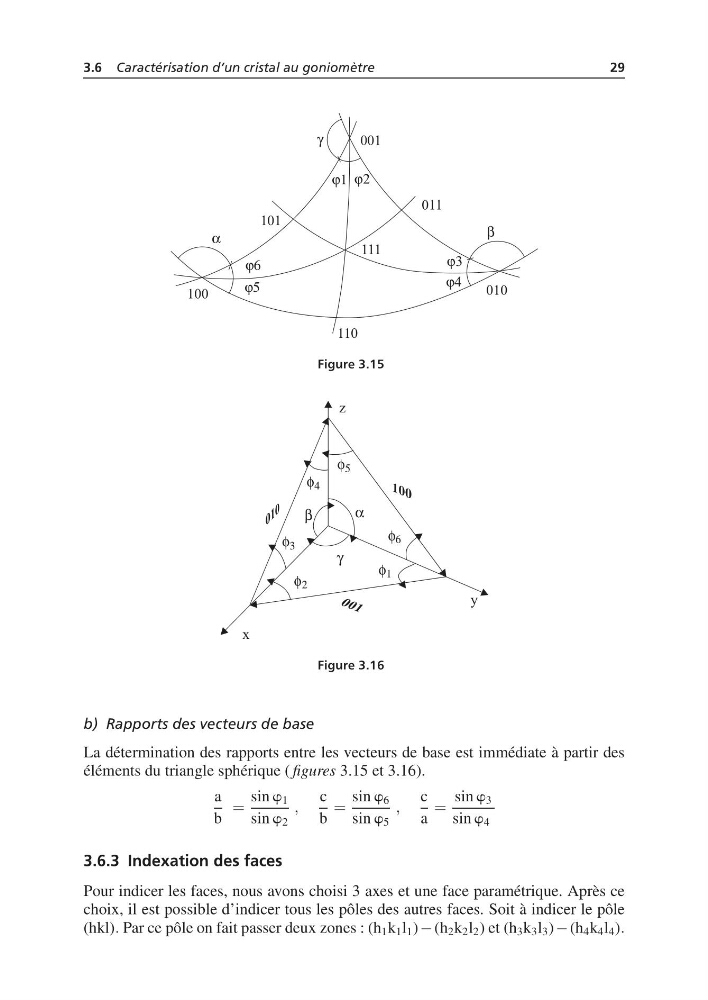

3.6 Caractérisation d’un cristal au goniomètre
29
111
110
100
001
010
011
101
γ
ϕ1
ϕ6
α
ϕ5
ϕ3
β
ϕ4
ϕ2
Figure 3.15
x
z
y
α
γ
β
φ
φ
4
5
φ 3
φ 2
φ 1
φ 6
Figure 3.16
b) Rapports des vecteurs de base
La détermination des rapports entre les vecteurs de base est immédiate à partir des
éléments du triangle sphérique ( figures 3.15 et 3.16).
a
b
=
sin w 1
sin w 2
,
c
b
=
sin w 6
sin w 5
,
c
a
=
sin w 3
sin w 4
3.6.3 Indexation des faces
Pour indicer les faces, nous avons choisi 3 axes et une face paramétrique. Après ce
choix, il est possible d’indicer tous les pôles des autres faces. Soit à indicer le pôle
(hkl). Par ce pôle on fait passer deux zones : (h 1 k 1 l 1 ) − (h 2 k 2 l 2 ) et (h 3 k 3 l 3 ) − (h 4 k 4 l 4 ).
