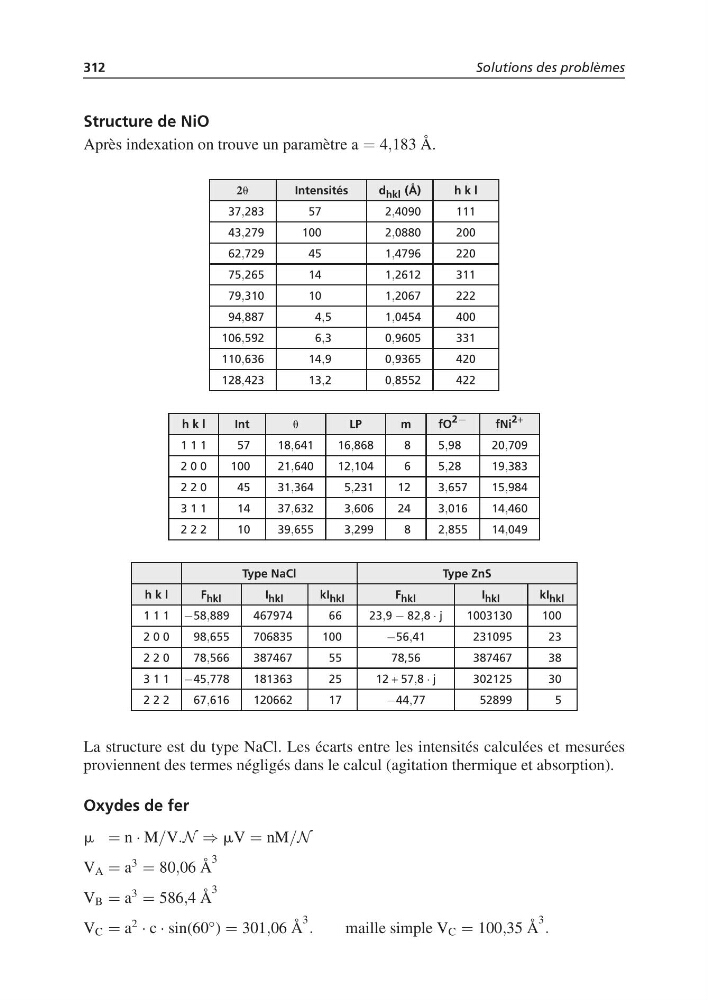

312
Solutions des problèmes
Structure de NiO
Après indexation on trouve un paramètre a = 4,183 Å.
2u
Intensités
d hkl (Å)
h k l
37,283
57
2,4090
111
43,279
100
2,0880
200
62,729
45
1,4796
220
75,265
14
1,2612
311
79,310
10
1,2067
222
94,887
4,5
1,0454
400
106,592
6,3
0,9605
331
110,636
14,9
0,9365
420
128,423
13,2
0,8552
422
h k l
Int
u
LP
m
fO
2−
fNi
2+
1 1 1
57
18,641
16,868
8
5,98
20,709
2 0 0
100
21,640
12,104
6
5,28
19,383
2 2 0
45
31,364
5,231
12
3,657
15,984
3 1 1
14
37,632
3,606
24
3,016
14,460
2 2 2
10
39,655
3,299
8
2,855
14,049
Type NaCl
Type ZnS
h k l
F hkl
I hkl
kI hkl
F hkl
I hkl
kI hkl
1 1 1 −58,889
467974
66
23,9 − 82,8 · j
1003130
100
2 0 0
98,655
706835
100
−56,41
231095
23
2 2 0
78,566
387467
55
78,56
387467
38
3 1 1 −45,778
181363
25
12 + 57,8 · j
302125
30
2 2 2
67,616
120662
17
−44,77
52899
5
La structure est du type NaCl. Les écarts entre les intensités calculées et mesurées
proviennent des termes négligés dans le calcul (agitation thermique et absorption).
Oxydes de fer
m = n · M/V.N ⇒ mV = nM/N
V A = a
3
= 80,06 Å
3
V B = a
3
= 586,4 Å
3
V C = a
2
· c · sin(60 ◦ ) = 301,06 Å
3 .
maille simple V C = 100,35 Å
3 .
