19.1 Introduction
249

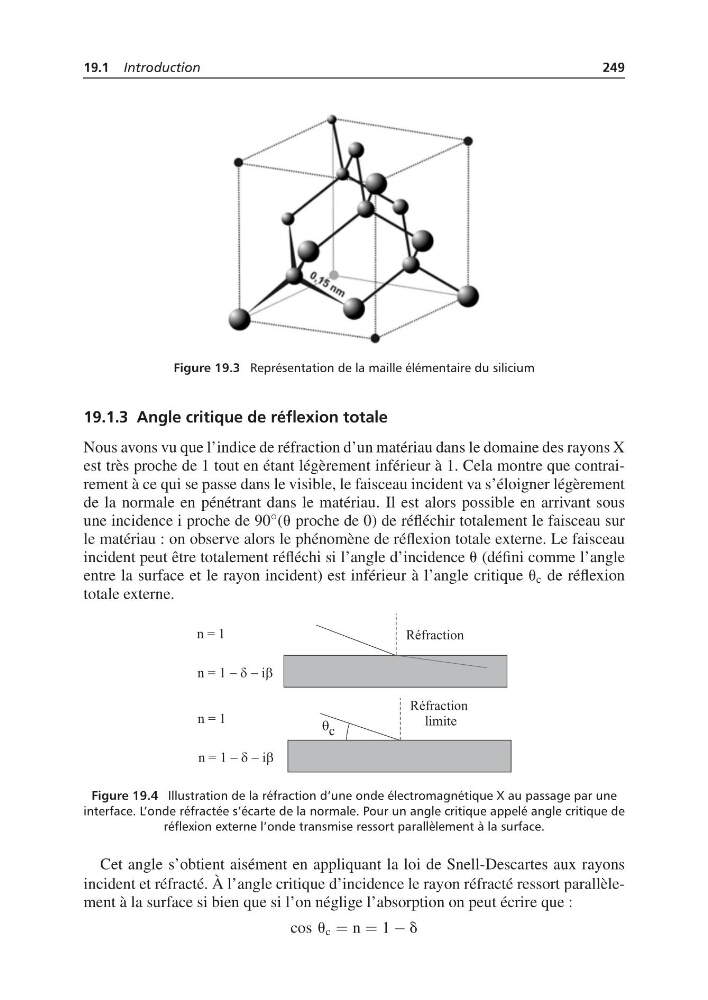

Figure 19.3 Représentation de la maille élémentaire du silicium
19.1.3 Angle critique de réflexion totale
Nous avons vu que l’indice de réfraction d’un matériau dans le domaine des rayons X
est très proche de 1 tout en étant légèrement inférieur à 1. Cela montre que contrairement à ce qui se passe dans le visible, le faisceau incident va s’éloigner légèrement
de la normale en pénétrant dans le matériau. Il est alors possible en arrivant sous
une incidence i proche de 90 ◦ (u proche de 0) de réfléchir totalement le faisceau sur
le matériau : on observe alors le phénomène de réflexion totale externe. Le faisceau
incident peut être totalement réfléchi si l’angle d’incidence u (défini comme l’angle
entre la surface et le rayon incident) est inférieur à l’angle critique u c de réflexion
totale externe.
q
Réfraction
Réfraction
limite
c
n = 1
n = 1
i
d b
- -
n = 1
n = 1
i
- d - b
Figure 19.4 Illustration de la réfraction d’une onde électromagnétique X au passage par une
interface. L’onde réfractée s’écarte de la normale. Pour un angle critique appelé angle critique de
réflexion externe l’onde transmise ressort parallèlement à la surface.
Cet angle s’obtient aisément en appliquant la loi de Snell-Descartes aux rayons
incident et réfracté. À l’angle critique d’incidence le rayon réfracté ressort parallèlement à la surface si bien que si l’on néglige l’absorption on peut écrire que :
cos u c = n = 1 − d
249
Figure 19.3 Représentation de la maille élémentaire du silicium
19.1.3 Angle critique de réflexion totale
Nous avons vu que l’indice de réfraction d’un matériau dans le domaine des rayons X
est très proche de 1 tout en étant légèrement inférieur à 1. Cela montre que contrairement à ce qui se passe dans le visible, le faisceau incident va s’éloigner légèrement
de la normale en pénétrant dans le matériau. Il est alors possible en arrivant sous
une incidence i proche de 90 ◦ (u proche de 0) de réfléchir totalement le faisceau sur
le matériau : on observe alors le phénomène de réflexion totale externe. Le faisceau
incident peut être totalement réfléchi si l’angle d’incidence u (défini comme l’angle
entre la surface et le rayon incident) est inférieur à l’angle critique u c de réflexion
totale externe.
q
Réfraction
Réfraction
limite
c
n = 1
n = 1
i
d b
- -
n = 1
n = 1
i
- d - b
Figure 19.4 Illustration de la réfraction d’une onde électromagnétique X au passage par une
interface. L’onde réfractée s’écarte de la normale. Pour un angle critique appelé angle critique de
réflexion externe l’onde transmise ressort parallèlement à la surface.
Cet angle s’obtient aisément en appliquant la loi de Snell-Descartes aux rayons
incident et réfracté. À l’angle critique d’incidence le rayon réfracté ressort parallèlement à la surface si bien que si l’on néglige l’absorption on peut écrire que :
cos u c = n = 1 − d
