Comme autres exemples, on trouve pour les IV–IV : bSiC, pour les III–V : BP, GaAs,
InSb, pour les II–VI : BeS, CdS, HgS, ZnSe et pour les I–VII : CuCl, AgI.
Pour la blende, le groupe d’espace est F43m, le paramètre de maille vaut 5, 409 Å et
la distance Zn–S est égale à 2, 34 Å.

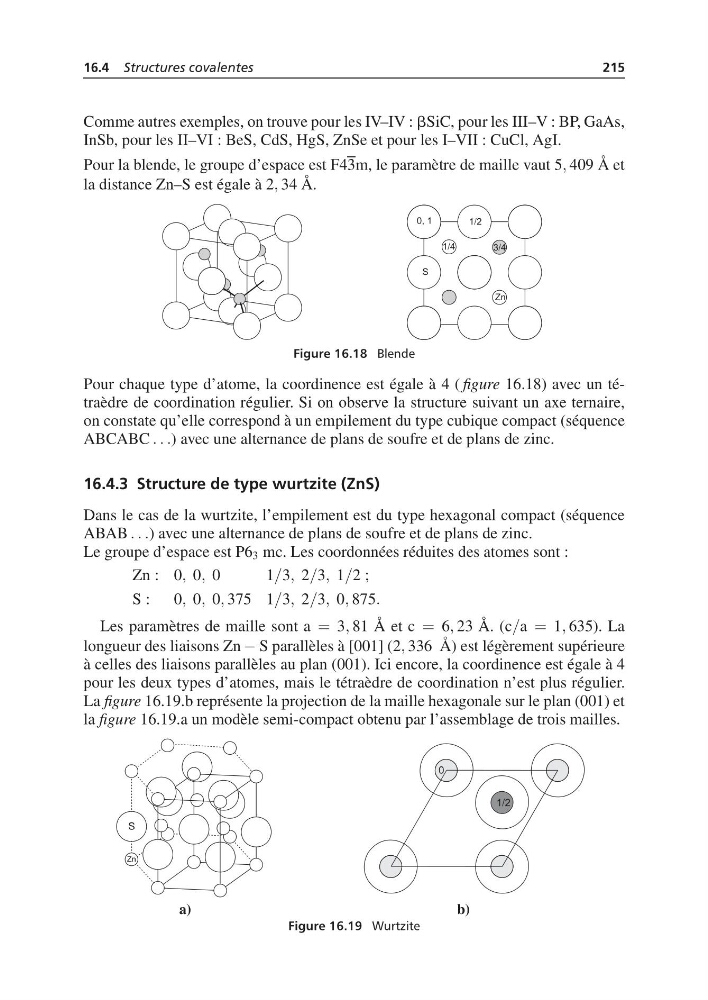

Figure 16.18 Blende
Pour chaque type d’atome, la coordinence est égale à 4 ( figure 16.18) avec un tétraèdre de coordination régulier. Si on observe la structure suivant un axe ternaire,
on constate qu’elle correspond à un empilement du type cubique compact (séquence
ABCABC . . .) avec une alternance de plans de soufre et de plans de zinc.
16.4.3 Structure de type wurtzite (ZnS)
Dans le cas de la wurtzite, l’empilement est du type hexagonal compact (séquence
ABAB . . .) avec une alternance de plans de soufre et de plans de zinc.
Le groupe d’espace est P6 3 mc. Les coordonnées réduites des atomes sont :
Zn : 0, 0, 0
1/3, 2/3, 1/2 ;
S : 0, 0, 0, 375 1/3, 2/3, 0, 875.
Les paramètres de maille sont a = 3, 81 Å et c = 6, 23 Å. (c/a = 1, 635). La
longueur des liaisons Zn − S parallèles à [001] (2, 336 Å) est légèrement supérieure
à celles des liaisons parallèles au plan (001). Ici encore, la coordinence est égale à 4
pour les deux types d’atomes, mais le tétraèdre de coordination n’est plus régulier.
La figure 16.19.b représente la projection de la maille hexagonale sur le plan (001) et
la figure 16.19.a un modèle semi-compact obtenu par l’assemblage de trois mailles.
a)
b)
Figure 16.19 Wurtzite
