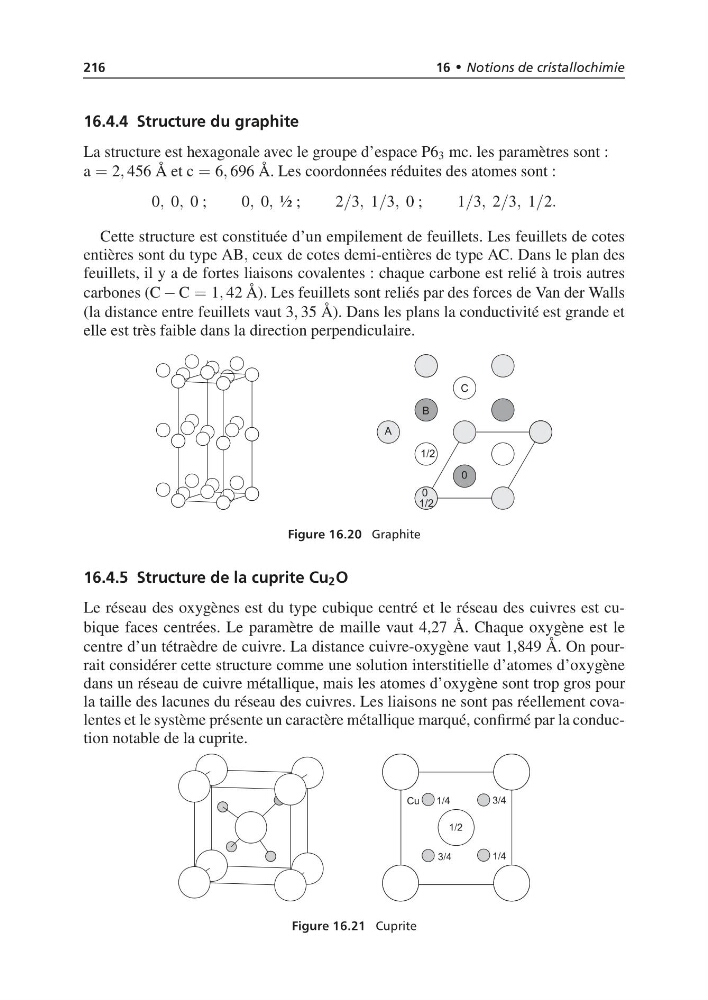

216
16 • Notions de cristallochimie
16.4.4 Structure du graphite
La structure est hexagonale avec le groupe d’espace P6 3 mc. les paramètres sont :
a = 2, 456 Å et c = 6, 696 Å. Les coordonnées réduites des atomes sont :
0, 0, 0 ;
0, 0, ½ ;
2/3, 1/3, 0 ;
1/3, 2/3, 1/2.
Cette structure est constituée d’un empilement de feuillets. Les feuillets de cotes
entières sont du type AB, ceux de cotes demi-entières de type AC. Dans le plan des
feuillets, il y a de fortes liaisons covalentes : chaque carbone est relié à trois autres
carbones (C − C = 1, 42 Å). Les feuillets sont reliés par des forces de Van der Walls
(la distance entre feuillets vaut 3, 35 Å). Dans les plans la conductivité est grande et
elle est très faible dans la direction perpendiculaire.
Figure 16.20 Graphite
16.4.5 Structure de la cuprite Cu 2 O
Le réseau des oxygènes est du type cubique centré et le réseau des cuivres est cubique faces centrées. Le paramètre de maille vaut 4,27 Å. Chaque oxygène est le
centre d’un tétraèdre de cuivre. La distance cuivre-oxygène vaut 1,849 Å. On pourrait considérer cette structure comme une solution interstitielle d’atomes d’oxygène
dans un réseau de cuivre métallique, mais les atomes d’oxygène sont trop gros pour
la taille des lacunes du réseau des cuivres. Les liaisons ne sont pas réellement covalentes et le système présente un caractère métallique marqué, confirmé par la conduction notable de la cuprite.
Figure 16.21 Cuprite
