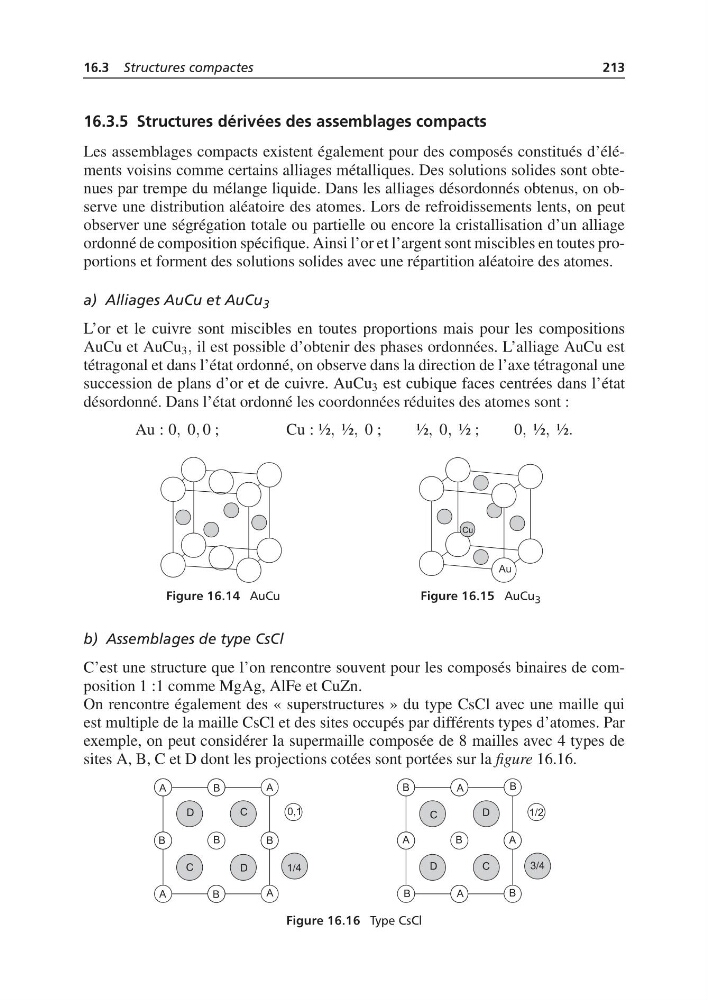

16.3 Structures compactes
213
16.3.5 Structures dérivées des assemblages compacts
Les assemblages compacts existent également pour des composés constitués d’éléments voisins comme certains alliages métalliques. Des solutions solides sont obtenues par trempe du mélange liquide. Dans les alliages désordonnés obtenus, on observe une distribution aléatoire des atomes. Lors de refroidissements lents, on peut
observer une ségrégation totale ou partielle ou encore la cristallisation d’un alliage
ordonné de composition spécifique. Ainsi l’or et l’argent sont miscibles en toutes proportions et forment des solutions solides avec une répartition aléatoire des atomes.
a) Alliages AuCu et AuCu 3
L’or et le cuivre sont miscibles en toutes proportions mais pour les compositions
AuCu et AuCu 3 , il est possible d’obtenir des phases ordonnées. L’alliage AuCu est
tétragonal et dans l’état ordonné, on observe dans la direction de l’axe tétragonal une
succession de plans d’or et de cuivre. AuCu 3 est cubique faces centrées dans l’état
désordonné. Dans l’état ordonné les coordonnées réduites des atomes sont :
Au : 0, 0, 0 ;
Cu : ½, ½, 0 ;
½, 0, ½ ;
0, ½, ½.
Figure 16.14 AuCu
Figure 16.15 AuCu 3
b) Assemblages de type CsCl
C’est une structure que l’on rencontre souvent pour les composés binaires de composition 1 :1 comme MgAg, AlFe et CuZn.
On rencontre également des « superstructures » du type CsCl avec une maille qui
est multiple de la maille CsCl et des sites occupés par différents types d’atomes. Par
exemple, on peut considérer la supermaille composée de 8 mailles avec 4 types de
sites A, B, C et D dont les projections cotées sont portées sur la figure 16.16.
Figure 16.16 Type CsCl
