13.5 Les diffractomètres automatiques
167

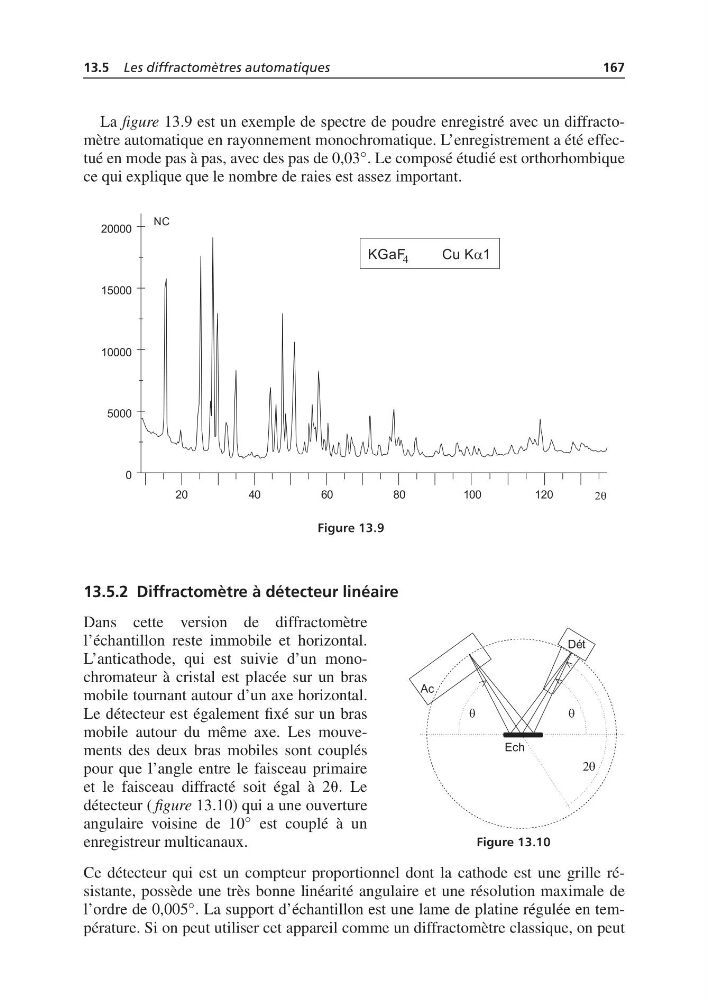

La figure 13.9 est un exemple de spectre de poudre enregistré avec un diffractomètre automatique en rayonnement monochromatique. L’enregistrement a été effectué en mode pas à pas, avec des pas de 0,03 ◦ . Le composé étudié est orthorhombique
ce qui explique que le nombre de raies est assez important.
Figure 13.9
13.5.2 Diffractomètre à détecteur linéaire
Dans cette version de diffractomètre
l’échantillon reste immobile et horizontal.
L’anticathode, qui est suivie d’un monochromateur à cristal est placée sur un bras
mobile tournant autour d’un axe horizontal.
Le détecteur est également fixé sur un bras
mobile autour du même axe. Les mouvements des deux bras mobiles sont couplés
pour que l’angle entre le faisceau primaire
et le faisceau diffracté soit égal à 2u. Le
détecteur ( figure 13.10) qui a une ouverture
angulaire voisine de 10 ◦ est couplé à un
enregistreur multicanaux.
Figure 13.10
Ce détecteur qui est un compteur proportionnel dont la cathode est une grille résistante, possède une très bonne linéarité angulaire et une résolution maximale de
l’ordre de 0,005 ◦ . La support d’échantillon est une lame de platine régulée en température. Si on peut utiliser cet appareil comme un diffractomètre classique, on peut
