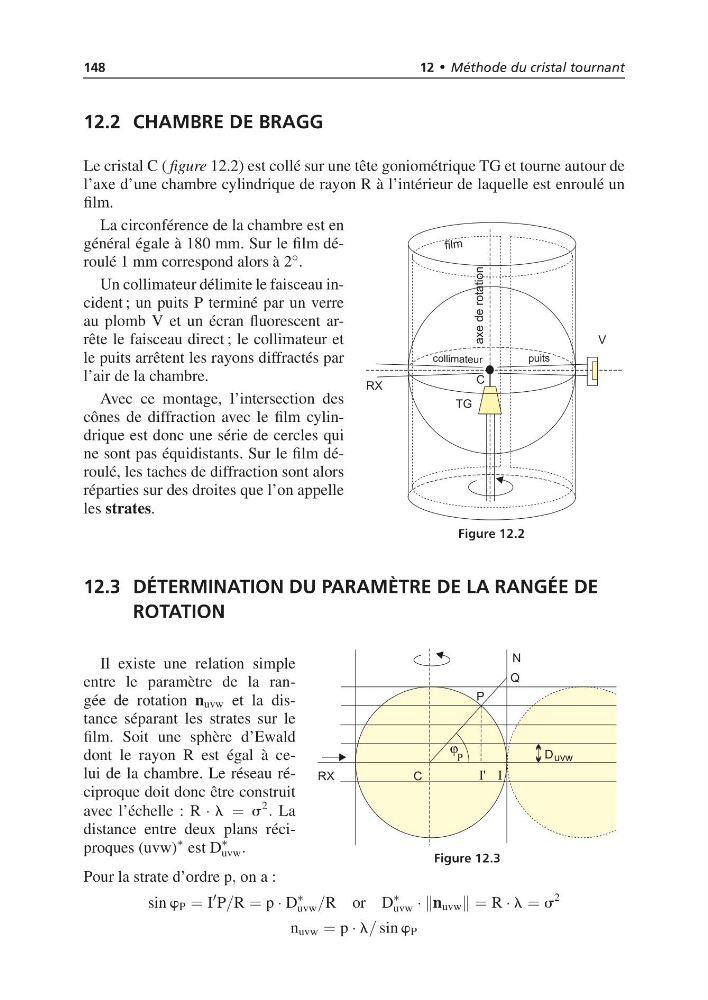

148
12 • Méthode du cristal tournant
12.2 CHAMBRE DE BRAGG
Le cristal C ( figure 12.2) est collé sur une tête goniométrique TG et tourne autour de
l’axe d’une chambre cylindrique de rayon R à l’intérieur de laquelle est enroulé un
film.
La circonférence de la chambre est en
général égale à 180 mm. Sur le film déroulé 1 mm correspond alors à 2 ◦ .
Un collimateur délimite le faisceau incident ; un puits P terminé par un verre
au plomb V et un écran fluorescent arrête le faisceau direct ; le collimateur et
le puits arrêtent les rayons diffractés par
l’air de la chambre.
Avec ce montage, l’intersection des
cônes de diffraction avec le film cylindrique est donc une série de cercles qui
ne sont pas équidistants. Sur le film déroulé, les taches de diffraction sont alors
réparties sur des droites que l’on appelle
les strates.
Figure 12.2
12.3 DÉTERMINATION DU PARAMÈTRE DE LA RANGÉE DE
ROTATION
Il existe une relation simple
entre le paramètre de la rangée de rotation n uvw et la distance séparant les strates sur le
film. Soit une sphère d’Ewald
dont le rayon R est égal à celui de la chambre. Le réseau réciproque doit donc être construit
avec l’échelle : R · l = s
2
. La
distance entre deux plans réciproques (uvw)
∗ est D
∗
uvw .
Figure 12.3
Pour la strate d’ordre p, on a :
sin w P = I
P/R = p · D
∗
uvw /R or D
∗
uvw · ·n uvw = R · l = s
2
n uvw = p · l/ sin w P
