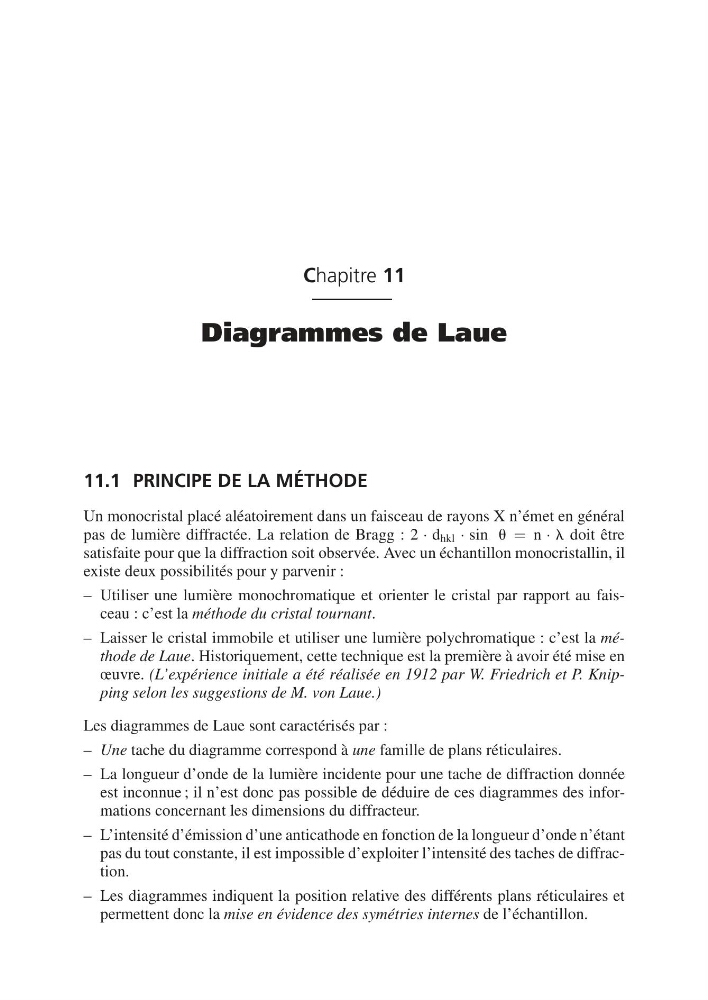

Chapitre 11
Diagrammes de Laue
11.1 PRINCIPE DE LA MÉTHODE
Un monocristal placé aléatoirement dans un faisceau de rayons X n’émet en général
pas de lumière diffractée. La relation de Bragg : 2 · d hkl · sin u = n · l doit être
satisfaite pour que la diffraction soit observée. Avec un échantillon monocristallin, il
existe deux possibilités pour y parvenir :
– Utiliser une lumière monochromatique et orienter le cristal par rapport au faisceau : c’est la méthode du cristal tournant.
– Laisser le cristal immobile et utiliser une lumière polychromatique : c’est la méthode de Laue. Historiquement, cette technique est la première à avoir été mise en
œuvre. (L’expérience initiale a été réalisée en 1912 par W. Friedrich et P. Knipping selon les suggestions de M. von Laue.)
Les diagrammes de Laue sont caractérisés par :
– Une tache du diagramme correspond à une famille de plans réticulaires.
– La longueur d’onde de la lumière incidente pour une tache de diffraction donnée
est inconnue ; il n’est donc pas possible de déduire de ces diagrammes des informations concernant les dimensions du diffracteur.
– L’intensité d’émission d’une anticathode en fonction de la longueur d’onde n’étant
pas du tout constante, il est impossible d’exploiter l’intensité des taches de diffraction.
– Les diagrammes indiquent la position relative des différents plans réticulaires et
permettent donc la mise en évidence des symétries internes de l’échantillon.
