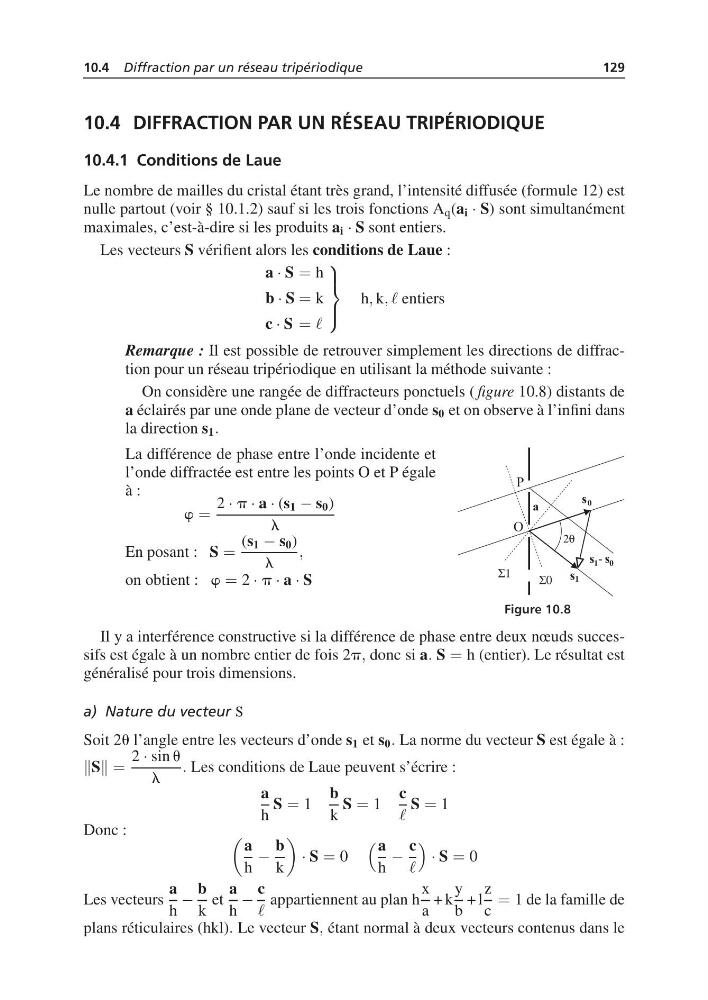

10.4 Diffraction par un réseau tripériodique
129
10.4 DIFFRACTION PAR UN RÉSEAU TRIPÉRIODIQUE
10.4.1 Conditions de Laue
Le nombre de mailles du cristal étant très grand, l’intensité diffusée (formule 12) est
nulle partout (voir § 10.1.2) sauf si les trois fonctions A q (a i · S) sont simultanément
maximales, c’est-à-dire si les produits a i · S sont entiers.
Les vecteurs S vérifient alors les conditions de Laue :
a · S = h
b · S = k
c · S =
⎫
⎪ ⎬
⎪ ⎭
h, k, , entiers
Remarque : Il est possible de retrouver simplement les directions de diffraction pour un réseau tripériodique en utilisant la méthode suivante :
On considère une rangée de diffracteurs ponctuels ( figure 10.8) distants de
a éclairés par une onde plane de vecteur d’onde s 0 et on observe à l’infini dans
la direction s 1 .
La différence de phase entre l’onde incidente et
l’onde diffractée est entre les points O et P égale
à :
w =
2 · p · a · (s 1 − s 0 )
l
En posant : S =
(s 1 − s 0 )
l
,
on obtient : w = 2 · p · a · S
Figure 10.8
Il y a interférence constructive si la différence de phase entre deux nœuds successifs est égale à un nombre entier de fois 2p, donc si a. S = h (entier). Le résultat est
généralisé pour trois dimensions.
a) Nature du vecteur S
Soit 2u l’angle entre les vecteurs d’onde s 1 et s 0 . La norme du vecteur S est égale à :
S =
2 · sin u
l
. Les conditions de Laue peuvent s’écrire :
a
h
S = 1
b
k
S = 1
c
S = 1
Donc :
a
h
−
b
k
· S = 0
a
h
−
c
· S = 0
Les vecteurs
a
h
−
b
k
et
a
h
−
c
appartiennent au plan h
x
a
+ k
y
b
+ l
z
c
= 1 de la famille de
plans réticulaires (hkl). Le vecteur S, étant normal à deux vecteurs contenus dans le
