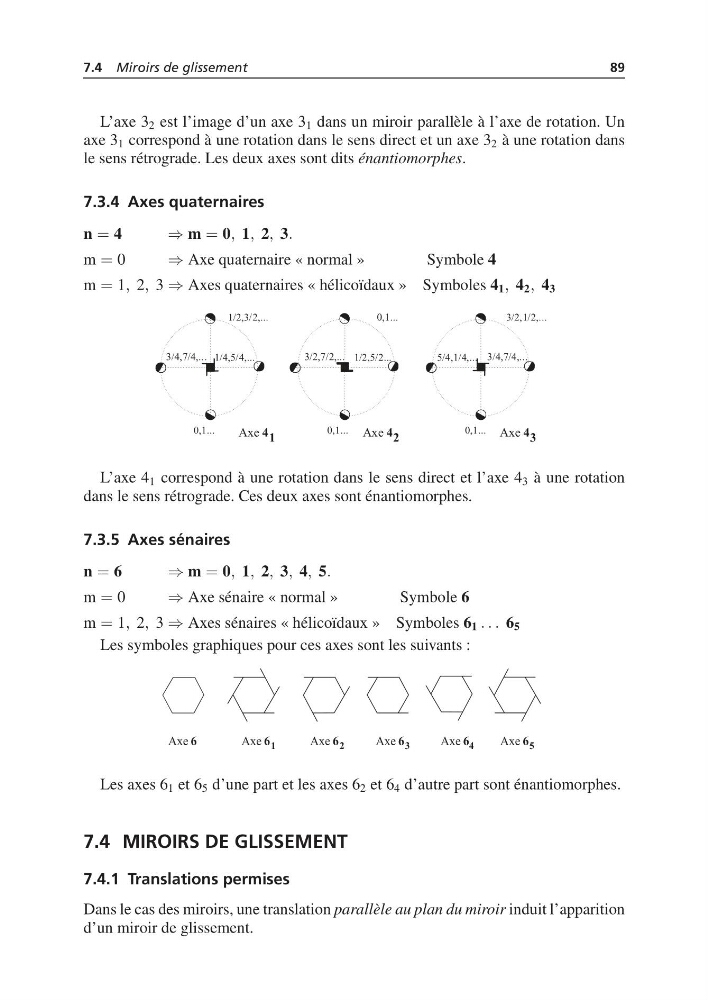

7.4 Miroirs de glissement
89
L’axe 3 2 est l’image d’un axe 3 1 dans un miroir parallèle à l’axe de rotation. Un
axe 3 1 correspond à une rotation dans le sens direct et un axe 3 2 à une rotation dans
le sens rétrograde. Les deux axes sont dits énantiomorphes.
7.3.4 Axes quaternaires
n = 4
⇒ m = 0, 1, 2, 3.
m = 0
⇒ Axe quaternaire « normal »
Symbole 4
m = 1, 2, 3 ⇒ Axes quaternaires « hélicoïdaux » Symboles 4 1 , 4 2 , 4 3
L’axe 4 1 correspond à une rotation dans le sens direct et l’axe 4 3 à une rotation
dans le sens rétrograde. Ces deux axes sont énantiomorphes.
7.3.5 Axes sénaires
n = 6
⇒ m = 0, 1, 2, 3, 4, 5.
m = 0
⇒ Axe sénaire « normal »
Symbole 6
m = 1, 2, 3 ⇒ Axes sénaires « hélicoïdaux » Symboles 6 1 . . . 6 5
Les symboles graphiques pour ces axes sont les suivants :
Les axes 6 1 et 6 5 d’une part et les axes 6 2 et 6 4 d’autre part sont énantiomorphes.
7.4 MIROIRS DE GLISSEMENT
7.4.1 Translations permises
Dans le cas des miroirs, une translation parallèle au plan du miroir induit l’apparition
d’un miroir de glissement.
