Chapitre 24 • Amplificateur opérationnel
v e
R
v +
v -
v s
v e
R
v +
v -
v s
a
b

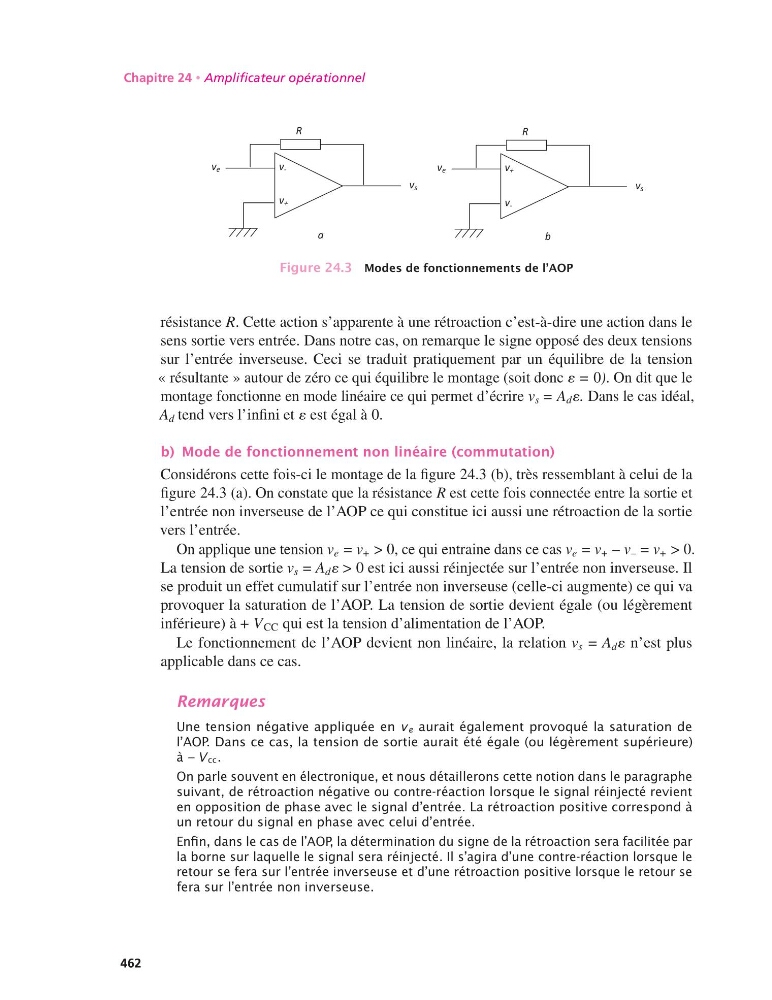

Figure 24.3 Modes de fonctionnements de l’AOP
résistance R. Cette action s’apparente à une rétroaction c’est-à-dire une action dans le
sens sortie vers entrée. Dans notre cas, on remarque le signe opposé des deux tensions
sur l’entrée inverseuse. Ceci se traduit pratiquement par un équilibre de la tension
« résultante » autour de zéro ce qui équilibre le montage (soit donc ´ = 0). On dit que le
montage fonctionne en mode linéaire ce qui permet d’écrire v s = A d ´. Dans le cas idéal,
A d tend vers l’infini et ´ est égal à 0.
b) Mode de fonctionnement non linéaire (commutation)
Considérons cette fois-ci le montage de la figure 24.3 (b), très ressemblant à celui de la
figure 24.3 (a). On constate que la résistance R est cette fois connectée entre la sortie et
l’entrée non inverseuse de l’AOP ce qui constitue ici aussi une rétroaction de la sortie
vers l’entrée.
On applique une tension v e = v + > 0, ce qui entraine dans ce cas v e = v + – v – = v + > 0.
La tension de sortie v s = A d ´ > 0 est ici aussi réinjectée sur l’entrée non inverseuse. Il
se produit un effet cumulatif sur l’entrée non inverseuse (celle-ci augmente) ce qui va
provoquer la saturation de l’AOP. La tension de sortie devient égale (ou légèrement
inférieure) à + V CC qui est la tension d’alimentation de l’AOP.
Le fonctionnement de l’AOP devient non linéaire, la relation v s = A d ´ n’est plus
applicable dans ce cas.
Remarques
Une tension négative appliquée en ve aurait également provoqué la saturation de
l’AOP. Dans ce cas, la tension de sortie aurait été égale (ou légèrement supérieure)
à – V cc.
On parle souvent en électronique, et nous détaillerons cette notion dans le paragraphe
suivant, de rétroaction négative ou contre-réaction lorsque le signal réinjecté revient
en opposition de phase avec le signal d’entrée. La rétroaction positive correspond à
un retour du signal en phase avec celui d’entrée.
Enfin, dans le cas de l’AOP, la détermination du signe de la rétroaction sera facilitée par
la borne sur laquelle le signal sera réinjecté. Il s’agira d’une contre-réaction lorsque le
retour se fera sur l’entrée inverseuse et d’une rétroaction positive lorsque le retour se
fera sur l’entrée non inverseuse.
462
