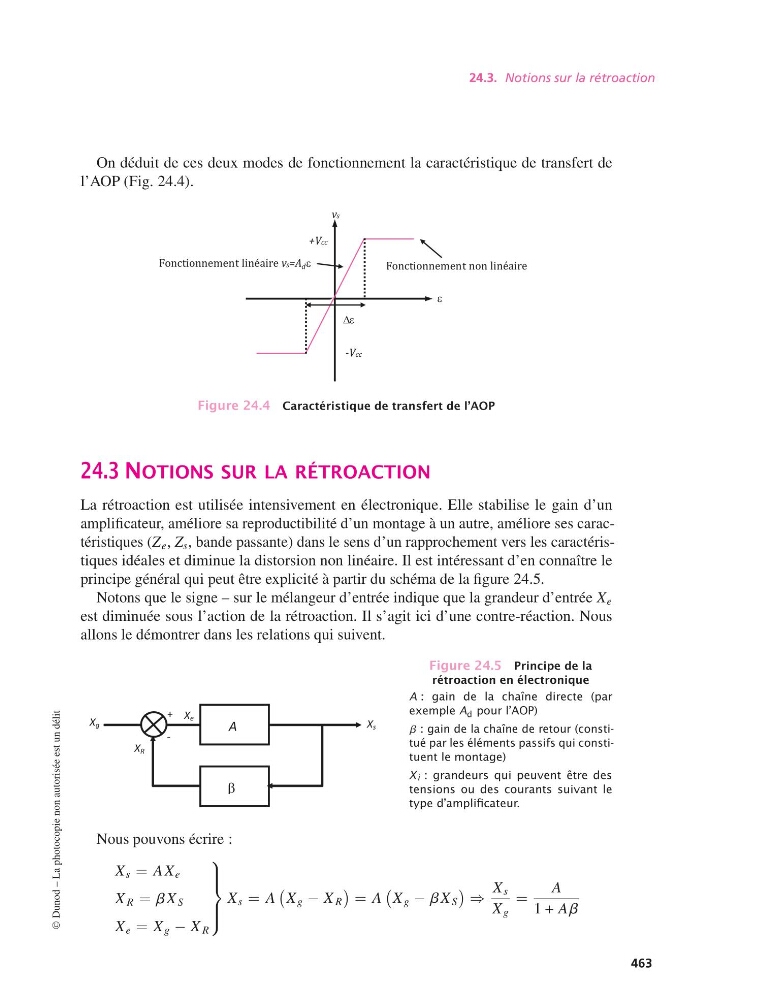

24.3. Notions sur la rétroaction
On déduit de ces deux modes de fonctionnement la caractéristique de transfert de
l’AOP (Fig. 24.4).
vs
ε
+Vcc
-Vcc
Fonctionnement linéaire vs=A d ε
Fonctionnement non linéaire
∆ε
Figure 24.4 Caractéristique de transfert de l’AOP
24.3 NOTIONS SUR LA RÉTROACTION
La rétroaction est utilisée intensivement en électronique. Elle stabilise le gain d’un
amplificateur, améliore sa reproductibilité d’un montage à un autre, améliore ses caractéristiques (Z e , Z s , bande passante) dans le sens d’un rapprochement vers les caractéristiques idéales et diminue la distorsion non linéaire. Il est intéressant d’en connaître le
principe général qui peut être explicité à partir du schéma de la figure 24.5.
Notons que le signe – sur le mélangeur d’entrée indique que la grandeur d’entrée X e
est diminuée sous l’action de la rétroaction. Il s’agit ici d’une contre-réaction. Nous
allons le démontrer dans les relations qui suivent.
A
β
X g
X e
X s
X R
-
+
Figure 24.5 Principe de la
rétroaction en électronique
A : gain de la chaîne directe (par
exemple A d pour l’AOP)
b : gain de la chaîne de retour (constitué par les éléments passifs qui constituent le montage)
X i : grandeurs qui peuvent être des
tensions ou des courants suivant le
type d’amplificateur.
Nous pouvons écrire :
X s = AX e
X R = bX S
X e = X g − X R
X s = A
X g − X R
= A
X g − bX S
⇒
X s
X g
=
A
1 + Ab
©
