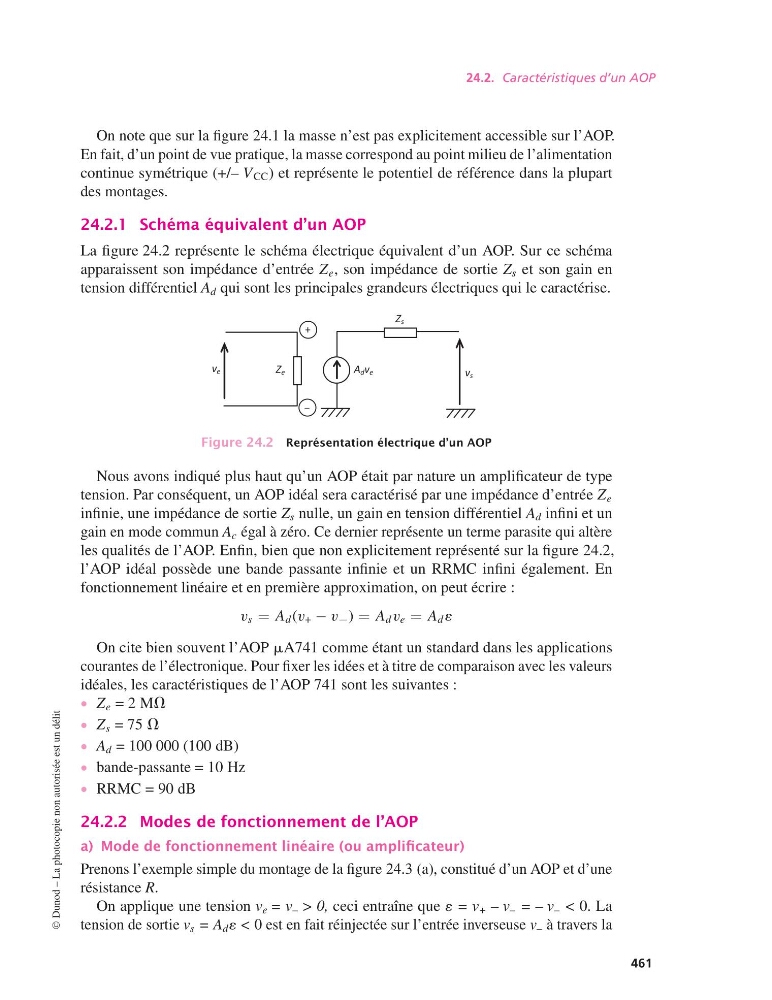

24.2. Caractéristiques d’un AOP
On note que sur la figure 24.1 la masse n’est pas explicitement accessible sur l’AOP.
En fait, d’un point de vue pratique, la masse correspond au point milieu de l’alimentation
continue symétrique (+/– V CC ) et représente le potentiel de référence dans la plupart
des montages.
24.2.1 Schéma équivalent d’un AOP
La figure 24.2 représente le schéma électrique équivalent d’un AOP. Sur ce schéma
apparaissent son impédance d’entrée Z e , son impédance de sortie Z s et son gain en
tension différentiel A d qui sont les principales grandeurs électriques qui le caractérise.
Z s
v e
v s
Z e
A d v e
+
−
Figure 24.2 Représentation électrique d’un AOP
Nous avons indiqué plus haut qu’un AOP était par nature un amplificateur de type
tension. Par conséquent, un AOP idéal sera caractérisé par une impédance d’entrée Z e
infinie, une impédance de sortie Z s nulle, un gain en tension différentiel A d infini et un
gain en mode commun A c égal à zéro. Ce dernier représente un terme parasite qui altère
les qualités de l’AOP. Enfin, bien que non explicitement représenté sur la figure 24.2,
l’AOP idéal possède une bande passante infinie et un RRMC infini également. En
fonctionnement linéaire et en première approximation, on peut écrire :
v s = A d (v + − v − ) = A d v e = A d ´
On cite bien souvent l’AOP mA741 comme étant un standard dans les applications
courantes de l’électronique. Pour fixer les idées et à titre de comparaison avec les valeurs
idéales, les caractéristiques de l’AOP 741 sont les suivantes :
• Z e = 2 MV
• Z s = 75 V
• A d = 100 000 (100 dB)
• bande-passante = 10 Hz
• RRMC = 90 dB
24.2.2 Modes de fonctionnement de l’AOP
a) Mode de fonctionnement linéaire (ou amplificateur)
Prenons l’exemple simple du montage de la figure 24.3 (a), constitué d’un AOP et d’une
résistance R.
On applique une tension v e = v – > 0, ceci entraîne que ´ = v + – v – = – v – < 0. La
tension de sortie v s = A d ´ < 0 est en fait réinjectée sur l’entrée inverseuse v – à travers la
©
