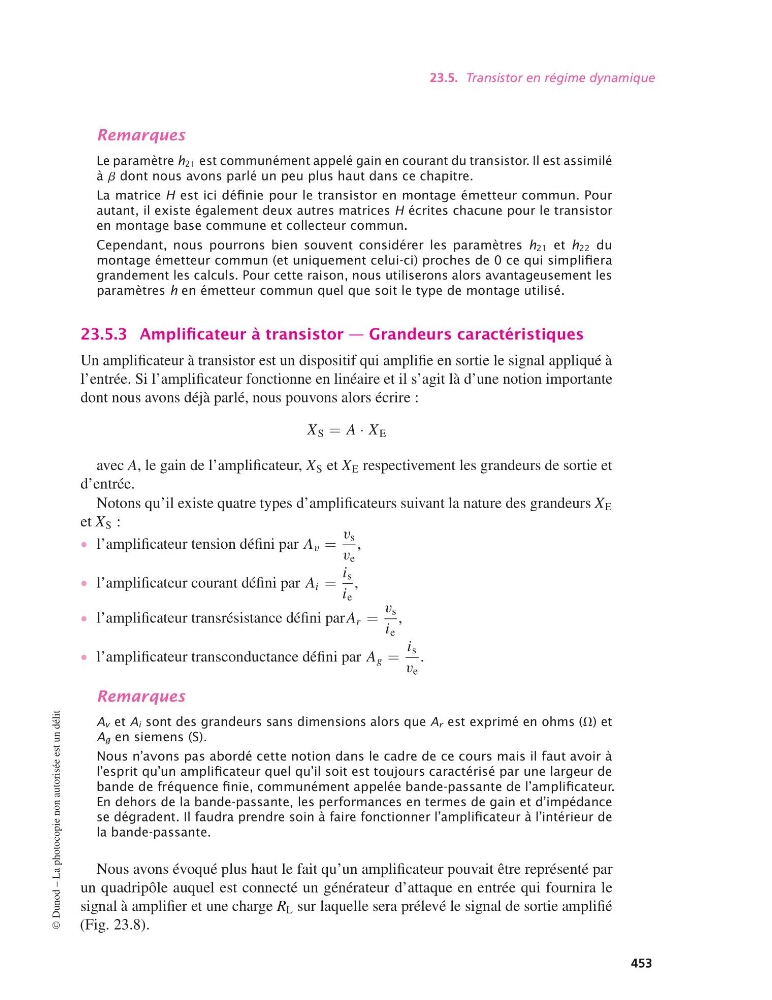

23.5. Transistor en régime dynamique
Remarques
Le paramètre h 21 est communément appelé gain en courant du transistor. Il est assimilé
à b dont nous avons parlé un peu plus haut dans ce chapitre.
La matrice H est ici définie pour le transistor en montage émetteur commun. Pour
autant, il existe également deux autres matrices H écrites chacune pour le transistor
en montage base commune et collecteur commun.
Cependant, nous pourrons bien souvent considérer les paramètres h 21 et h 22 du
montage émetteur commun (et uniquement celui-ci) proches de 0 ce qui simplifiera
grandement les calculs. Pour cette raison, nous utiliserons alors avantageusement les
paramètres h en émetteur commun quel que soit le type de montage utilisé.
23.5.3 Amplificateur à transistor — Grandeurs caractéristiques
Un amplificateur à transistor est un dispositif qui amplifie en sortie le signal appliqué à
l’entrée. Si l’amplificateur fonctionne en linéaire et il s’agit là d’une notion importante
dont nous avons déjà parlé, nous pouvons alors écrire :
X S = A · X E
avec A, le gain de l’amplificateur, X S et X E respectivement les grandeurs de sortie et
d’entrée.
Notons qu’il existe quatre types d’amplificateurs suivant la nature des grandeurs X E
et X S :
• l’amplificateur tension défini par A v =
v s
v e
,
• l’amplificateur courant défini par A i =
i s
i e
,
• l’amplificateur transrésistance défini par A r =
v s
i e
,
• l’amplificateur transconductance défini par A g =
i s
v e
.
Remarques
Av et Ai sont des grandeurs sans dimensions alors que Ar est exprimé en ohms (V) et
Ag en siemens (S).
Nous n’avons pas abordé cette notion dans le cadre de ce cours mais il faut avoir à
l’esprit qu’un amplificateur quel qu’il soit est toujours caractérisé par une largeur de
bande de fréquence finie, communément appelée bande-passante de l’amplificateur.
En dehors de la bande-passante, les performances en termes de gain et d’impédance
se dégradent. Il faudra prendre soin à faire fonctionner l’amplificateur à l’intérieur de
la bande-passante.
Nous avons évoqué plus haut le fait qu’un amplificateur pouvait être représenté par
un quadripôle auquel est connecté un générateur d’attaque en entrée qui fournira le
signal à amplifier et une charge R L sur laquelle sera prélevé le signal de sortie amplifié
(Fig. 23.8).
©
Dunod – La photocopie non autorisée est un délit
453
