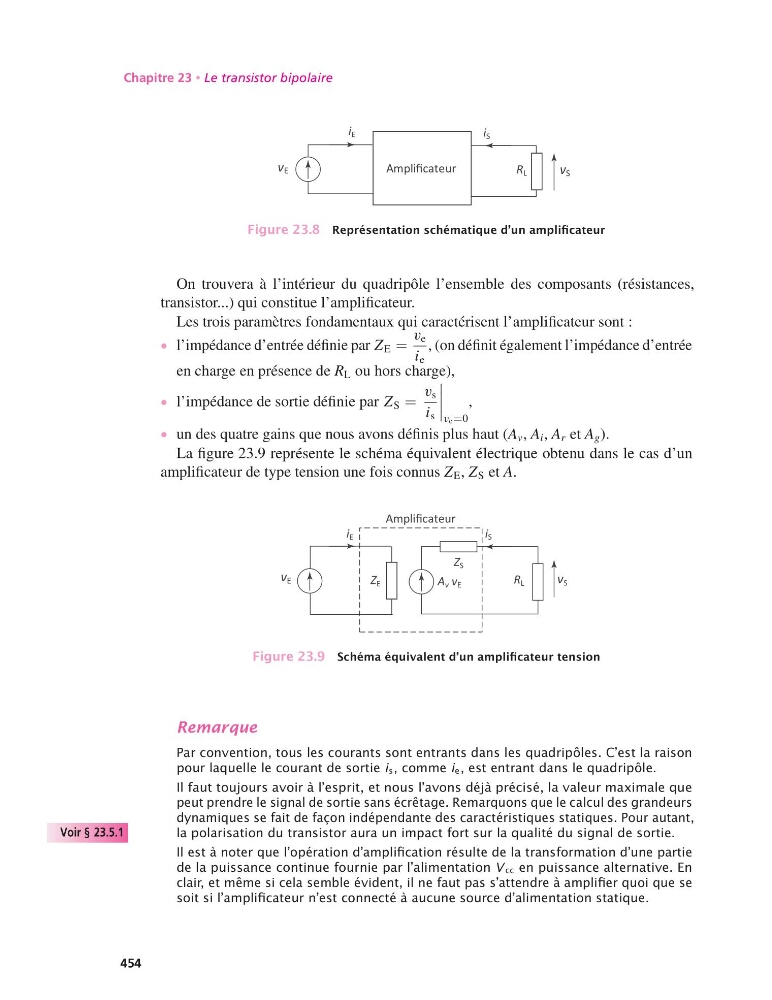

Chapitre 23 • Le transistor bipolaire
Amplificateur
v E
v S
i E
i S
R L
Figure 23.8 Représentation schématique d’un amplificateur
On trouvera à l’intérieur du quadripôle l’ensemble des composants (résistances,
transistor...) qui constitue l’amplificateur.
Les trois paramètres fondamentaux qui caractérisent l’amplificateur sont :
• l’impédance d’entrée définie par Z E =
v e
i e
, (on définit également l’impédance d’entrée
en charge en présence de R L ou hors charge),
• l’impédance de sortie définie par Z S =
v s
i s
v e =0
,
• un des quatre gains que nous avons définis plus haut (A v , A i , A r et A g ).
La figure 23.9 représente le schéma équivalent électrique obtenu dans le cas d’un
amplificateur de type tension une fois connus Z E , Z S et A.
Amplificateur
v E
v S
Z E
i E
i S
R L
Z S
A v v E
Figure 23.9 Schéma équivalent d’un amplificateur tension
Remarque
Par convention, tous les courants sont entrants dans les quadripôles. C’est la raison
pour laquelle le courant de sortie is, comme ie, est entrant dans le quadripôle.
Il faut toujours avoir à l’esprit, et nous l’avons déjà précisé, la valeur maximale que
peut prendre le signal de sortie sans écrêtage. Remarquons que le calcul des grandeurs
dynamiques se fait de façon indépendante des caractéristiques statiques. Pour autant,
la polarisation du transistor aura un impact fort sur la qualité du signal de sortie
Voir § 23.5.1
.
Il est à noter que l’opération d’amplification résulte de la transformation d’une partie
de la puissance continue fournie par l’alimentation V cc en puissance alternative. En
clair, et même si cela semble évident, il ne faut pas s’attendre à amplifier quoi que se
soit si l’amplificateur n’est connecté à aucune source d’alimentation statique.
454
