Chapitre 23 • Le transistor bipolaire
• la zone linéaire (ou mode actif direct) du transistor est une région dans laquelle on
peut écrire la relation I C = b I B . Dans un montage amplificateur utilisant un transistor,
on tâchera de polariser le composant à l’intérieur de cette zone.
• la zone de blocage pour laquelle I C ≈ 0. On dit que le transistor est bloqué.
• enfin, la zone de claquage du transistor, phénomène irréversible lorsque la tension
V CE devient supérieure à une valeur limite souvent notée V CE(max).
V
V
V
V
V
I
I
I
= β I
CE
BE
BE
BE
BE
C
C
B
B
zone linéaire
zone de saturation
du transistor
croissante
trop faible : transistor bloqué
chaque courbe
correspond
à différentes valeurs de
point de
polarisation

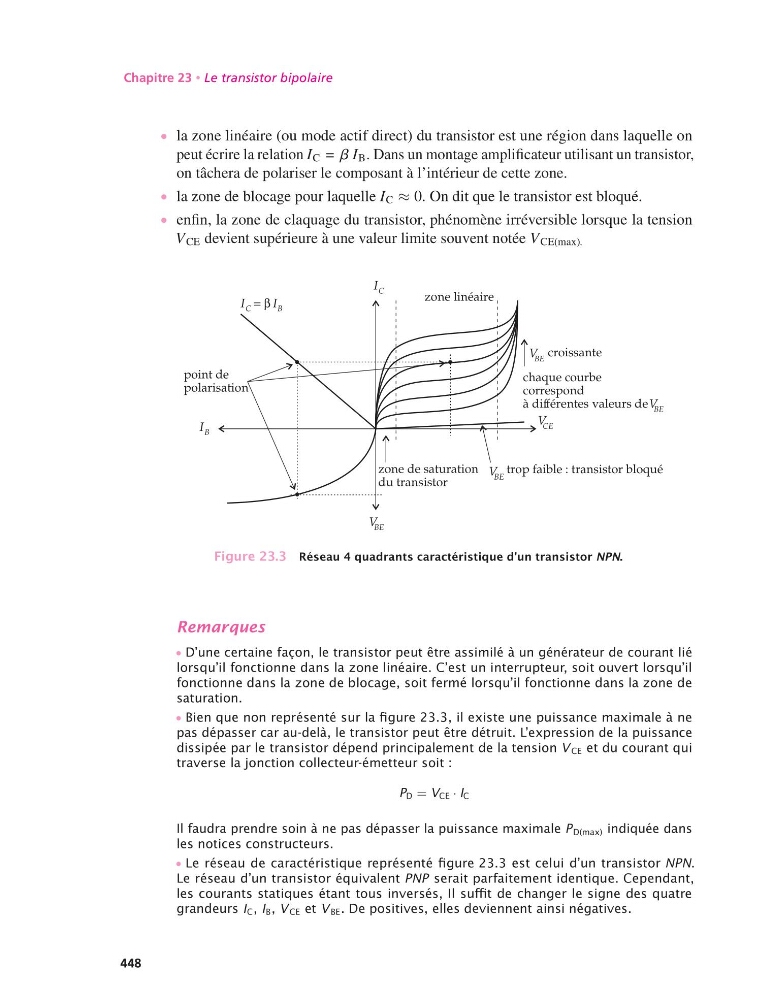

Figure 23.3 Réseau 4 quadrants caractéristique d’un transistor NPN.
Remarques
• D’une certaine façon, le transistor peut être assimilé à un générateur de courant lié
lorsqu’il fonctionne dans la zone linéaire. C’est un interrupteur, soit ouvert lorsqu’il
fonctionne dans la zone de blocage, soit fermé lorsqu’il fonctionne dans la zone de
saturation.
• Bien que non représenté sur la figure 23.3, il existe une puissance maximale à ne
pas dépasser car au-delà, le transistor peut être détruit. L’expression de la puissance
dissipée par le transistor dépend principalement de la tension V CE et du courant qui
traverse la jonction collecteur-émetteur soit :
P D = V CE · I C
Il faudra prendre soin à ne pas dépasser la puissance maximale P D(max) indiquée dans
les notices constructeurs.
• Le réseau de caractéristique représenté figure 23.3 est celui d’un transistor NPN.
Le réseau d’un transistor équivalent PNP serait parfaitement identique. Cependant,
les courants statiques étant tous inversés, Il suffit de changer le signe des quatre
grandeurs I C , I B , V CE et V BE . De positives, elles deviennent ainsi négatives.
