Chapitre 23 • Le transistor bipolaire
collecteur
émetteur
zone
fortement
dopée
base
N
P
P
N
N
P
transistor NPN
B
E
E
C
C
B
transistor PNP

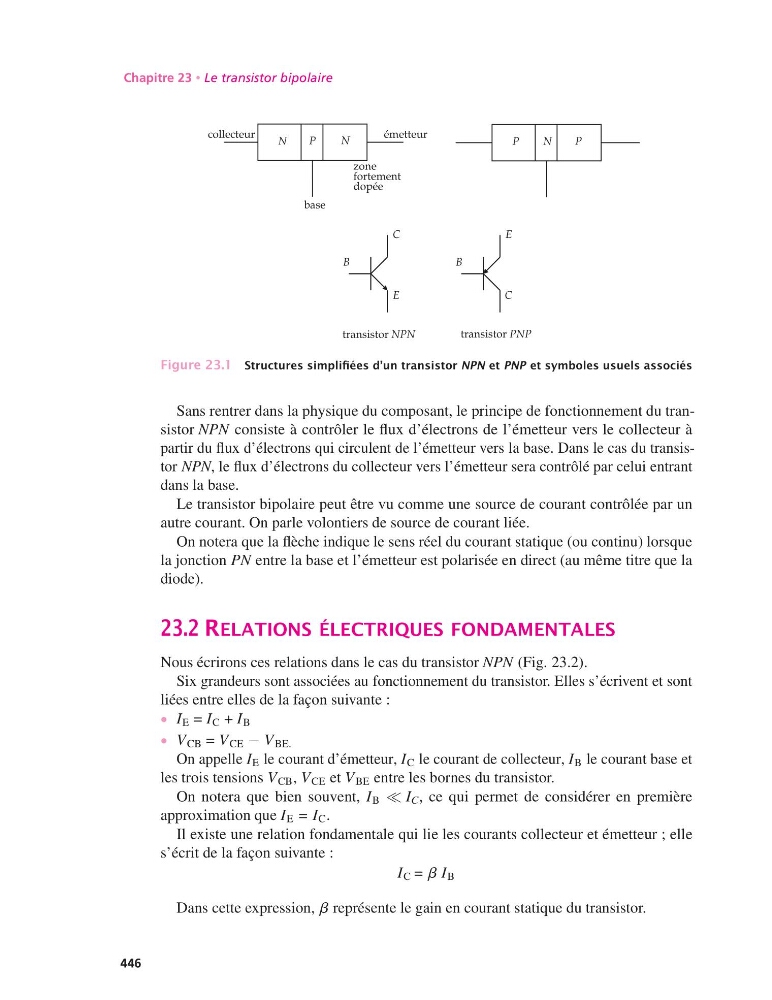

Figure 23.1 Structures simplifiées d’un transistor NPN et PNP et symboles usuels associés
Sans rentrer dans la physique du composant, le principe de fonctionnement du transistor NPN consiste à contrôler le flux d’électrons de l’émetteur vers le collecteur à
partir du flux d’électrons qui circulent de l’émetteur vers la base. Dans le cas du transistor NPN, le flux d’électrons du collecteur vers l’émetteur sera contrôlé par celui entrant
dans la base.
Le transistor bipolaire peut être vu comme une source de courant contrôlée par un
autre courant. On parle volontiers de source de courant liée.
On notera que la flèche indique le sens réel du courant statique (ou continu) lorsque
la jonction PN entre la base et l’émetteur est polarisée en direct (au même titre que la
diode).
23.2 RELATIONS ÉLECTRIQUES FONDAMENTALES
Nous écrirons ces relations dans le cas du transistor NPN (Fig. 23.2).
Six grandeurs sont associées au fonctionnement du transistor. Elles s’écrivent et sont
liées entre elles de la façon suivante :
• I E = I C + I B
• V CB = V CE − V BE.
On appelle I E le courant d’émetteur, I C le courant de collecteur, I B le courant base et
les trois tensions V CB , V CE et V BE entre les bornes du transistor.
On notera que bien souvent, I B ≪ I C , ce qui permet de considérer en première
approximation que I E = I C .
Il existe une relation fondamentale qui lie les courants collecteur et émetteur ; elle
s’écrit de la façon suivante :
I C = b I B
Dans cette expression, b représente le gain en courant statique du transistor.
446
