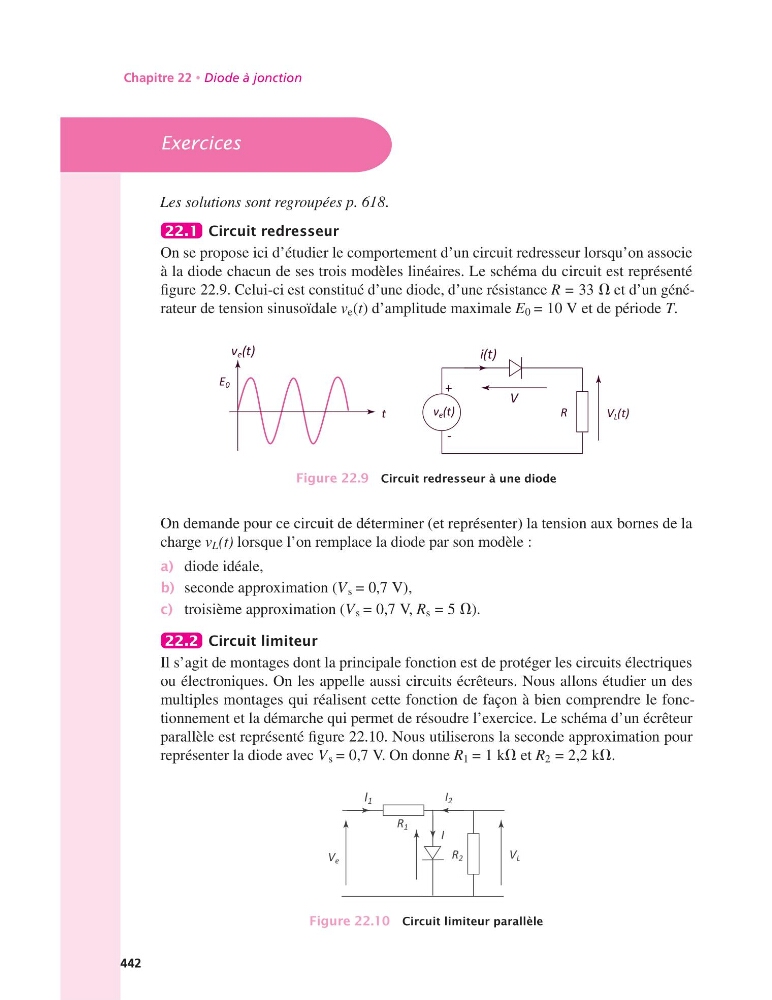

Chapitre 22 • Diode à jonction
Exercices
Les solutions sont regroupées p. 618.
22.1 Circuit redresseur
On se propose ici d’étudier le comportement d’un circuit redresseur lorsqu’on associe
à la diode chacun de ses trois modèles linéaires. Le schéma du circuit est représenté
figure 22.9. Celui-ci est constitué d’une diode, d’une résistance R = 33 V et d’un générateur de tension sinusoïdale v e (t) d’amplitude maximale E 0 = 10 V et de période T.
E 0
t
v e (t)
i(t)
V
R
v e (t)
V L (t)
+
-
Figure 22.9 Circuit redresseur à une diode
On demande pour ce circuit de déterminer (et représenter) la tension aux bornes de la
charge v L (t) lorsque l’on remplace la diode par son modèle :
a) diode idéale,
b) seconde approximation (V s = 0,7 V),
c) troisième approximation (V s = 0,7 V, R s = 5 V).
22.2 Circuit limiteur
Il s’agit de montages dont la principale fonction est de protéger les circuits électriques
ou électroniques. On les appelle aussi circuits écrêteurs. Nous allons étudier un des
multiples montages qui réalisent cette fonction de façon à bien comprendre le fonctionnement et la démarche qui permet de résoudre l’exercice. Le schéma d’un écrêteur
parallèle est représenté figure 22.10. Nous utiliserons la seconde approximation pour
représenter la diode avec V s = 0,7 V. On donne R 1 = 1 kV et R 2 = 2,2 kV.
I 1
R 2
V L
R 1
I 2
I
V e
Figure 22.10 Circuit limiteur parallèle
