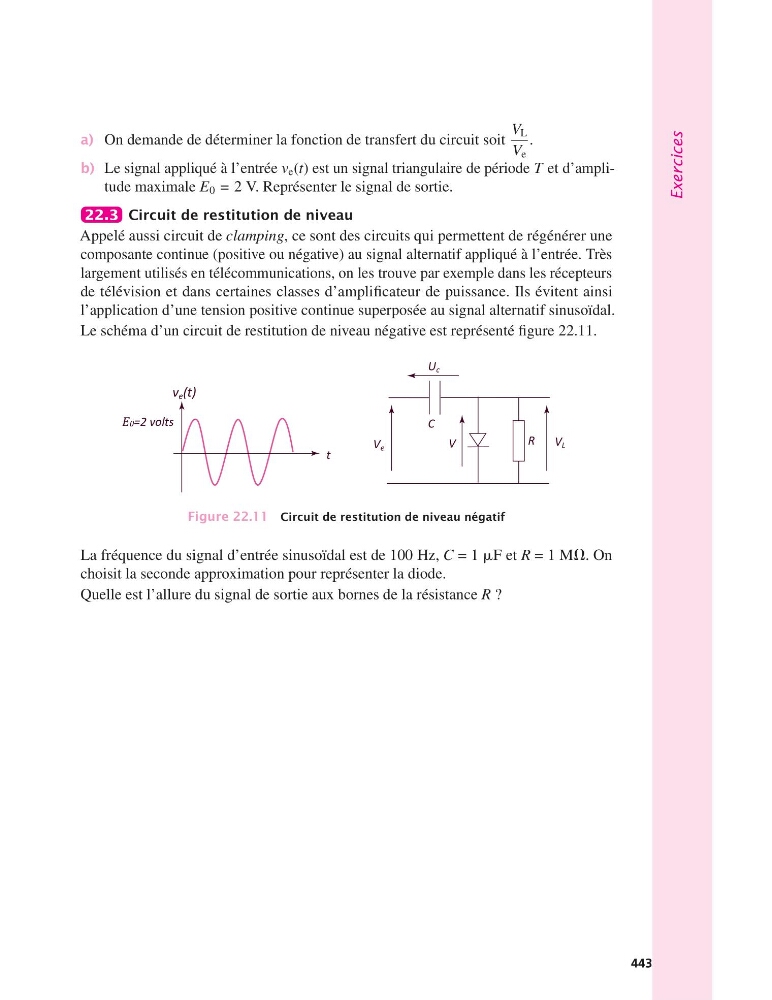

Exercices
a) On demande de déterminer la fonction de transfert du circuit soit
V L
V e
.
b) Le signal appliqué à l’entrée v e (t) est un signal triangulaire de période T et d’amplitude maximale E 0 = 2 V. Représenter le signal de sortie.
22.3 Circuit de restitution de niveau
Appelé aussi circuit de clamping, ce sont des circuits qui permettent de régénérer une
composante continue (positive ou négative) au signal alternatif appliqué à l’entrée. Très
largement utilisés en télécommunications, on les trouve par exemple dans les récepteurs
de télévision et dans certaines classes d’amplificateur de puissance. Ils évitent ainsi
l’application d’une tension positive continue superposée au signal alternatif sinusoïdal.
Le schéma d’un circuit de restitution de niveau négative est représenté figure 22.11.
V L
C
V e
V
E0=2 volts
t
v e (t)
R
U c
Figure 22.11 Circuit de restitution de niveau négatif
La fréquence du signal d’entrée sinusoïdal est de 100 Hz, C = 1 mF et R = 1 MV. On
choisit la seconde approximation pour représenter la diode.
Quelle est l’allure du signal de sortie aux bornes de la résistance R ?
443
